제품 상세 정보:
|
| 디스플레이 타입: | LCD | 샘플링 주기: | 100us (10KHz) |
|---|---|---|---|
| 동력 요건: | 100 ~ 240V AC 전압 | 커넥터: | FC 또는 귀하의 요청에 따라 |
| 통신 인터페이스: | USB、RS-232 | 소재: | 금속 |
| 재보정 기간: | 2년 | ||
| 강조하다: | 디스플레이 프로브 광전력계,4채널 광전력계,외부 광전력계 |
||

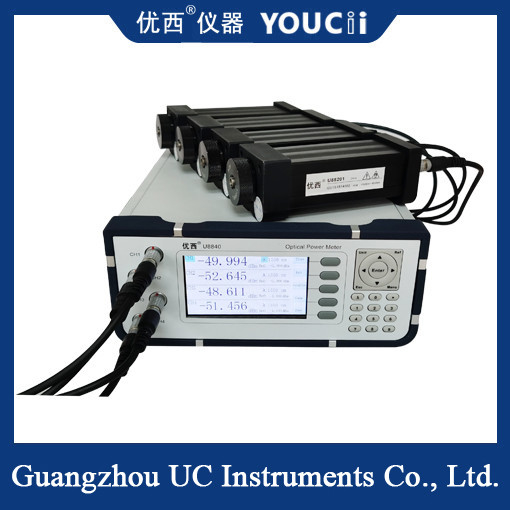

4채널 광전력 계측기
4채널 프로브 외부 광학 전력 계측기는 일반적으로 광탐지, 증폭기, 필터, 아날로그-디지털 변환기 및 마이크로프로세서로 구성됩니다. 측정 과정에서광 감지기가 광 신호를 수신하고 전기 신호로 변환합니다., 증폭기와 필터에 의해 처리되고, 아날로그-디지털 변환기에 의해 디지털 신호로 변환되고, 마지막으로 마이크로프로세서에 의해 처리되고 표시됩니다.
4채널 프로브 외부 광전력 계측기의 작동 원리는 광전력 효과에 기초합니다.광 감지기가 광 신호를 수신하고 전기 신호로 변환합니다., 그리고 그 다음 증폭, 필터링 및 회로에 의해 디지털화, 그리고 마지막으로 광 신호의 전력 값은 얻을 수 있습니다. 그것은 네 채널을 가지고 있기 때문에,4개의 다른 광 경로의 광 신호 전력을 동시에 측정할 수 있습니다..
| 모델 | U88201 | U88202 | U88203 | U88204 |
| 탐지기 유형 | 단일 채널 InGaAs | |||
| 작동 파장 범위 | 850 ~ 1700 nm | |||
| 전력 측정 범위 | +5-80dBm | +15~ -70dBm | +25~ -60dBm | +10~ -55dBm |
| 전력 샘플링 기간 | ≥0.01ms | |||
| 적용용 섬유 종류 | 표준 단일 모드 및 멀티 모드 섬유, 섬유 코어 지름 최대 62.5um | |||
| 절대적 정확성 | ±4% (1200 nm ~ 1610 nm) | |||
| 상대적 정확성 | < 0.02 dB 전형적 값 | |||
| 전력 선형성 | ≤+/- 0.02dB (1200 nm ~ 1610 nm, + 0 ~ -60 dBm) | |||
| 수익 손실 | > 40 dB | |||
| 캘리브레이션 사이클 | 2 몇 년 | |||
| 광적 입력 인터페이스 | 광섬유 클램핑 또는 FC/PC 커넥터 삽입을 지원합니다. | 필기 테스트 공간 수신 | ||
| 통신 인터페이스 | 7 코어 케이블 | |||
| 작동 온도 | 0~+40°C | |||
| 저장 온도 | -30~+80°C | |||
| 전체 차원 | 155mmL,60mmW,52mm H | |||
| 무게 | 0.51kg | |||
요약하면, 4채널 탐사 외부 광전력 계측기는 높은 정밀도 측정, 빠른 반응, 다채널 설계 등의 특성을 가지고 있습니다.그리고 광 통신에서 광범위한 응용 프로그램을 가지고 있습니다., 광섬유 감지 및 생명 과학
