제품 상세 정보:
|
| 연결 포트: | 광 포트 | 채널 수: | 12 |
|---|---|---|---|
| 종류: | 오류 코드 테스터 | 저장 온도: | -20°C+70°C |
| 인터페이스: | USB, LAN, 범용 인터페이스 버스 | 케이스 온도: | 5~45°C |
| 모델: | U9210F | ||
| 강조하다: | 12채널 광학 오류 미터,15G 광학 오류 측정기,622M~15.0G 광학 오류 미터 |
||

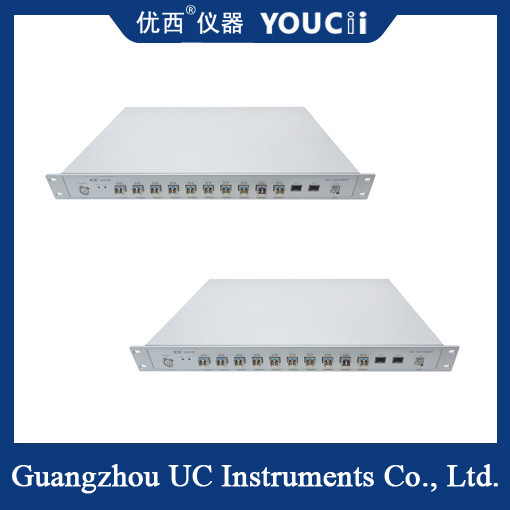

15G 12-채널 전체 속도 광 오류 미터 622M ~ 15.0G BERT
특징 개요
고속: 현대 고속 광 통신 시스템의 테스트 요구 사항을 충족시키기 위해 최대 15Gbps의 데이터 속도가 지원됩니다.
멀티 채널: 12개의 광적 포트 채널을 통해 모든 채널이 입력과 출력을 동기화 할 수 있고, 병렬 오류 검출을 할 수 있으며, 테스트 효율성을 향상시킬 수 있습니다.
전체 속도 테스트: 현재 기존 액티브 모듈에 적합한 여러 개의 전통적인 속도 포인트를 포함하는 낮은 속도의 고속 전체 속도의 오류 테스트를 지원합니다.
높은 정확성: 낮은 jitter 시계 출력 및 고 정밀 오류 탐지 기능으로 테스트 결과의 정확성을 보장합니다.
12개의 전기 채널 (이것이 전기 포트의 예이며 광 포트의 특징은 비슷하다는 점에 유의해야 한다):모든 채널은 독립적인 오류 검출을 가능하게 입력과 출력을 동기화합니다..
연속적이고 주기적인 비트 오류 검출: 포괄적인 비트 오류 검출을 제공합니다.
다양한 코드 유형을 지원합니다: PRBS7, PRBS23, PRBS31 등, 다른 테스트 요구를 충족시키기 위해.
낮은 지터 클럭 출력: 테스트 신호의 안정성을 보장합니다.
사양
| - 아니 | 주장 | 분 | 모델 | 맥스 | 단위 |
| 1 | 데이터 비율 | 0.614 | 0.614,1.22,2.25,2.457,2.5,3.07,3.125,4.915,5.0,6.144,6.25,8.5,9.953,10.00,10.3125,10.52,10.709,11.09,11.32,11.519,11.7 | 11.7 | Gbit/s |
| 2 | 채널 수 | 12 (12 채널 포트) | |||
| 3 | 코드 패턴 | PRBS7,PRBS9,PRBS15,PRBS23,PRBS31 | |||
| 4 | 상승 및 하락 시간 (20% ~ 80%) | 18 | 23 | ps | |
| 5 | 패턴 반전 | 송신 및 수신 끝에서 신호 반전을 지원 | |||
| 6 | 신호 출력 진폭 (일종) | 200 | 800 | 1000 | mV |
| 7 | 데이터 출력 jitter (RMS) | 1.5 ((10.3125G) | ps | ||
| 8 | 데이터 입력/출력 인터페이스 | 디퍼셜리얼, AC 커플링, 50오hm 임피던스, SMA | |||
| 9 | 시계 출력 | 100 | 156.25 | 156.25 | MHz |
| 10 | 데이터 신호 입력 민감도 (일종) | 0.1 | Vpp | ||
| 11 | 데이터 출력 눈 지도 교차점 | 50 | 52 | 54 | % |
| 12 | 작동 온도 | 10 | 25 | 50 | °C |
사용 주의 사항
연결 및 설정: 오류 미터를 사용할 때 광 통신 장치는 시험에 올바르게 연결되어야 합니다.그리고 적절한 매개 변수는 시험 요구 사항에 따라 설정되어야 합니다., 신호 속도, 코드 유형 등
모니터링 및 분석: 오류 미터 가동 후 오류 코드의 수와 종류를 면밀히 모니터링하고 분석 기능을 통해 오류 코드의 원인을 찾아야합니다.
조정 및 최적화: 분석 결과를 기반으로 필요한 조정 및 최적화를 수행합니다. 광 모듈을 교체하고 광섬유 연결을 최적화하는 것과 같은 것입니다.
반복 테스트: 조정의 효과를 확인하기 위해 테스트 결과의 신뢰성을 보장하기 위해 여러 번 반복 테스트를 수행할 수 있습니다.
