제품 상세 정보:
|
| 인터페이스: | USB | 상승-하강 시간(20% ~ 80%): | 14~35pS |
|---|---|---|---|
| (단일 단자인) 신호 출력 크기: | 200-1000mV | (단일 단자인) 데이터 신호 입력 감도: | 50mVpp |
| 소재: | 금속 | 채널 수: | 8 |
| 작동 온도: | 10~50C | ||
| 강조하다: | 고속 PAM4 오류 미터,광적 송수신 모듈 PAM4 오류 미터,400G PAM4 오류 미터 |
||

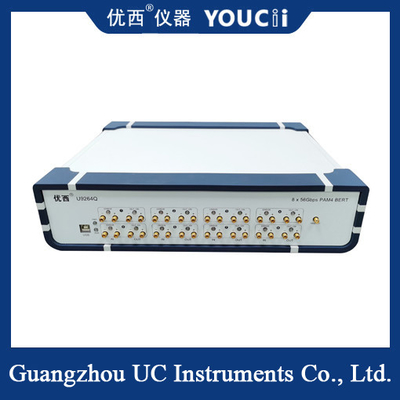

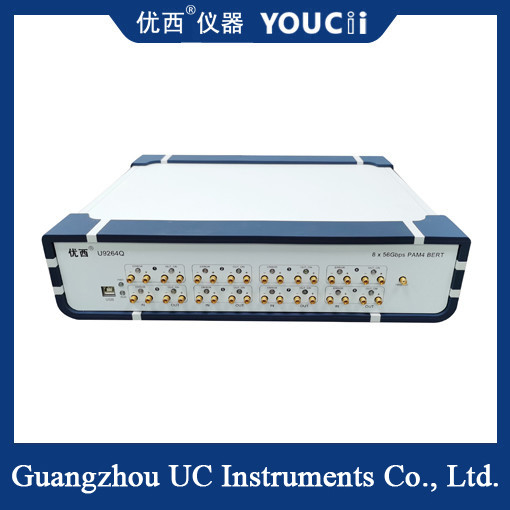

400G PAM4 오류 미터 고속 광 수신기 모듈 장비
400G PAM4 오류 분석기는 400G 속도로 PAM4 (4단계 펄스 진폭 변조) 신호를 테스트하도록 설계된 고성능 오류 분석기입니다.NRZ (non-return-to-zero code) 와 PAM4 코드를 변속할 수 있습니다., 고속 광학 송신기 모듈의 자동화 생산과 테스트를 위한 효과적인 보장을 제공합니다.
주요 특징
고속 및 고성능: 400G PAM4 오류 미터는 현재 및 미래의 고속 통신 시스템의 테스트 요구 사항을 충족시킬 수있는 400G까지 전송 속도를 지원합니다.동시에, 고성능 오류 분석 능력은 테스트의 정확성과 신뢰성을 보장 할 수 있습니다.
멀티 채널 병렬 테스트: 일부 400G PAM4 오류 탐지기 (BERTWaveE856F와 같이) 는 28.9GBd까지 단일 채널로 8개의 채널을 병렬로 지원하여 테스트 효율성을 크게 향상시킵니다.
유연한 코드 유형 선택: 400G PAM4 오류 테스트는 PRBS (신용 무작위 이진 염기서열) 시리즈 코드 유형, 사용자 정의 코드 유형 등을 포함한 다양한 NRZ 및 PAM4 코드 유형을 지원합니다.,다양한 테스트 시나리오의 필요를 충족시키기 위해
조절 가능한 출력 신호: 출력 신호의 진폭을 조절할 수 있고, 극성을 자유롭게 뒤집을 수 있으며, 두 가지 테스트 모드를 지원합니다.테스트에 더 많은 유연성과 편리성을 제공.
FEC 지원: 일부 400G PAM4 오류 탐지기 (BERTWaveE856F와 같이) 는 KP4-RS (544, 514) FEC (앞으로의 오류 수정) 를 지원하여 테스트 정확성과 신뢰성을 더욱 향상시킵니다.
기술 매개 변수
| - 아니 | 주장 | 미니 | 모델 | 맥스 | 단위 |
| 1 | 신호 코딩 모드 | NRZ/PAM4 | |||
| 2 | 데이터 비율 | 6.144 | 6.144,10.3125,20,25,25.78125,26.5625,28.05 | 28.05 | Gbit/s |
| 3 | 코드 패턴 | PRBS7,PRBS9,PRBS11,PRBS13,PRBS15,PRBS16,PRBS23,PRBS31,USER PRBS13Q,SSPRQ,JP03A,JP03B | |||
| 4 | 상승-하락 시간 ((20% ~ 80%) | 14 | 35 | pS | |
| 5 | 패턴 반전 | 수신 끝에서 신호는 자동으로 역전됩니다 | |||
| 6 | 신호 출력 진폭 (일종) | 200 | 800 | 1000 | mV |
| 7 | 25G 데이터 출력 jitter (RMS) | 500 | 700 | fs | |
| 8 | 데이터 입력/출력 인터페이스 | 디퍼셜, AC 커플, 50오프 임피던스, 여성 2.92mm SMA | |||
| 9 | 시계 출력 | 0.2 | 6.64 | 13.28 | GHz |
| 10 | 데이터 신호 입력 민감도 (일종) | 50 | mVpp | ||
| 11 | 데이터 출력 눈 지도 교차 NRZ | 49 | 50 | 52 | % |
| 12 | PAM4 눈높이 (눈높이에 따라) | 80 | 110 | 200 | mV |
| 13 | PAM 눈 지도의 선형성 | 0.95 | 0.98 | 1 | |
| 14 | 작동 온도 | 10 | 25 | 50 | °C |
400G PAM4 오류 미터는 광학 송수신 모듈 (QSFP-DD/OSFP/QSFP28/CFPx/CXP 등) 의 개발 및 생산에 널리 사용되며, 특히 병렬 400G 제품의 테스트에 사용됩니다.또한, 또한 광 장치/부시스템의 개발 및 생산, 입수 품질 검사 및 시스템 장비 공급업체의 생산에 사용될 수 있습니다.시스템 장비의 설치 및 문제 해결, 케이블 집합의 성능 검증
