제품 상세 정보:
|
| 섬유 모델: | SMF | 파장 안정도: | ≤ ± 2 pm |
|---|---|---|---|
| 색상: | 은 | 인터페이스: | USB、RS-232 |
| 채널 수: | 12 | 센서 소자: | 잉아아스 |
| 파장 범위: | 850 ~ 1700 nm | ||
| 강조하다: | 빠른 스캔 광전력 계측기,12채널 광전력계,100K 샘플링 속도 광전력 계측기 |
||

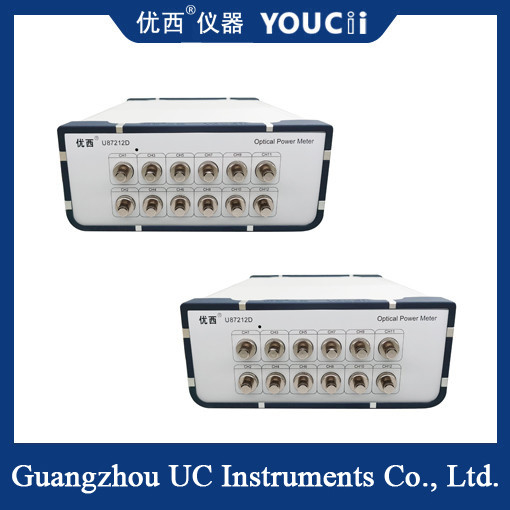

12채널 빠른 스캔 광전력계 +5~-75dBm 100K 샘플링 속도
12채널 빠른 스캔 광전력 계측기는 주로 광 네트워크 설치, 엔지니어링 수용 및 유지 보수에 사용됩니다.그것은 한 번의 클릭으로 MPO 케이블의 플러그 손실과 같은 정보를 테스트 할 수 있습니다, 데이터 저장, 임계 분석 및 데이터 수출 기능을 통합합니다. 이 장치는 MPO 방 테스트, 생산 라인 검증, 극성 판단 및 기타 현장 응용 프로그램에서 잘 수행합니다.그리고 테스트 효율은 전통적인 도구보다 훨씬 높습니다..
기술 특성
다채널 설계: 12채널 설계, 24채널은 요구 사항에 따라 사용자 정의 할 수 있으며 다양한 테스트 시나리오를 충족합니다.
빠른 스캔: 스캔 속도는 0.2 초/채널 미만이며, 테스트 효율성을 크게 향상시킵니다.
높은 정밀도 측정: 입력 손실 정확도 ±0.1dB, 해상도 0.01dB, 검사 결과의 정확성을 보장합니다.
폭 넓은 파장 범위: 파장 범위는 850 ~ 1700nm, 다양한 광섬유 통신 시스템에 적합합니다.
데이터 저장 및 분석: 데이터 저장 기능이 데이터 수출을 지원하여 후속 분석 및 처리를 용이하게합니다.
시스템 통신 인터페이스: 데이터 전송 및 원격 제어를 달성하기 위해 컴퓨터 및 기타 장치와의 연결을 용이하게하기 위해 USB 인터페이스가 제공됩니다.
유니버설 인터페이스 설계: 인터페이스 유형에는 SM, MM MPO/PC 12/24 코어 여성 헤드, 복잡한 변환 없이 사용하기 쉽습니다.
U87212D기술 사양
| 모델 # | U87208D | U87212D | U87216D |
| 채널 수 | 8 | 12 | 16 |
| 센서 요소 | INGAA | ||
| 파장 범위 | 850 ~ 1700 nm | ||
| 캘리브레이션 파장 | 850/1310/1490/1510 ~ 1625 nm 연속 캘리브레이션 | ||
| 전력 범위 | +7~-73 dBm | ||
| 적용용 섬유 종류 | 표준 SM 및 MM 최대 62.5um 핵 크기 | ||
| 불확실성 (정확성) | ± 4% (1200 nm ~ 1610 nm) | ||
| 상대적 인 불확실성 | < 0.02 dB 전형적인 | ||
| 선형성 (전력) | ≤ ± 0.06 dB (1200 nm ~ 1610 nm, 0~ -60dBm) | ||
| 수익 손실 | >50 dB | ||
| 통신 인터페이스 | RS232, USB, RJ45, SMA 트리그 | ||
| 작동 온도 | 0 °C +40 °C | ||
| 저장 온도 | -30 °C +80 °C | ||
| 재정형 기간 | 2년 | ||
| 크기 | 235Wx55Hx320D | 245Wx105Hx320D mm | |
| 무게 | 20.0kg | 30.0kg | |
적용 분야
12 채널 빠른 스캔 광학 전력 미터는 광학 통신, 레이저 처리, 의학, 과학 연구 및 기타 분야에서 널리 사용됩니다.그것은 출력 전력을 측정하는 데 사용할 수 있습니다, 손실 및 광 통신 장비의 다른 매개 변수, 이는 통신의 품질과 안정성을 향상시키는 데 매우 중요합니다.그것은 주로 레이저와 처리 과정의 신뢰성과 안전을 보장하기 위해 그들의 출력 전력을 테스트하는 데 사용됩니다.또한 의학 및 과학 연구 분야에서 광범위한 응용 분야가 있습니다.
