제품 상세 정보:
|
| 채널: | 1 | 데이터 인터페이스: | USB/RS232 |
|---|---|---|---|
| 모델: | U8112 | 파장 튜닝 범위: | C/L/CL/O |
| 차원: | 2U | 색상: | 은 |
| 힘: | AC 100 - 240V ± 10%, 48 - 66Hz, 최대 100VA | ||
| 강조하다: | 가변 파장 레이저 광원,테이블 조정 가능한 레이저 광원,VOA 조정 가능한 레이저 광원 |
||

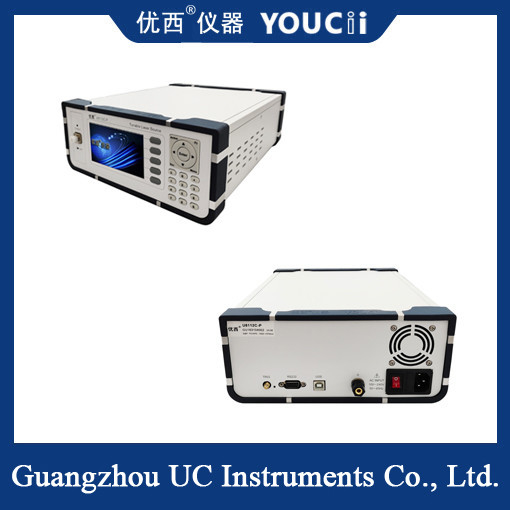

테이블 튜너블 레이저 광원 내장 VOA 옵션 C/L/CL/O
튜너블 레이저의 작동 원리는 주로 레이저 파장 조정을 달성하는 세 가지 방식에 기반합니다:
공동 조절: 대부분의 튜너블 레이저는 넓은 형광선을 가진 작동 물질을 사용합니다. 레이저를 구성하는 공진기는 매우 좁은 파장 범위에서만 매우 낮은 손실을 갖습니다. 따라서, 레이저의 파장은 일부 요소(예: 회절 격자)를 사용하여 공진기의 낮은 손실 영역에 해당하는 파장을 변경하여 변경할 수 있습니다. 이 방법의 전형적인 예로는 염료 레이저, 크리소베릴 레이저 등이 있습니다.
외부 매개변수 조절: 일부 외부 매개변수(예: 자기장, 온도 등)를 변경하여 레이저 전이의 에너지 레벨을 이동시켜 파장 조정을 달성합니다. 이 방법의 원리는 외부 매개변수의 변화가 레이저 내부의 원자 에너지 레벨 구조에 영향을 미치고, 그 다음 레이저의 방출 파장을 변경한다는 것입니다.
비선형 효과 조절: 비선형 효과를 사용하여 파장 변환 및 조정을 달성합니다. 이는 비선형 광학, 유도 라만 산란, 광 주파수 배가 및 광 파라메트릭 발진을 포함합니다. 이러한 비선형 효과를 정밀하게 제어함으로써 레이저 파장의 연속적인 조정을 달성할 수 있습니다.
사양
| 모델 번호 | U8112C-P | |||
| 대역 옵션 | C | |||
| 파장 조정 범위(nm) | 1525~1568 | |||
| 출력 전력 | ≥ 11dBm | |||
| 전력 조정 범위(옵션) | 25 dB | |||
| 파장 분해능 | 1.0 pm | |||
| 절대 파장 정확도 | ± 10 pm, typ. ＜ 5 pm | |||
| 상대 파장 정확도 | ±5 pm, typ. ± 2 pm | |||
| 파장 반복성 | ± 2 pm, typ. ±1 pm | |||
| 파장 안정성 | ≤± 2 pm (24시간, 일정 온도) | |||
| 조정 속도 | ≤ 2 ms/단계 | |||
| 전력 안정성 | ≤ ± 0.01dB, (15분) | |||
| 전력 반복성 | ± 0.05dB | |||
| 전력 선형성 | ± 0.3dB | |||
| 파장에 대한 전력 평탄도 | 0.3dB typ. 0.5dB max. | |||
| 측면 모드 억제비 | ≥ 35dB | ≥ 45dB | ||
| 상대 강도 잡음 | ＜ -135dB | |||
| 전원 | AC 100 - 240 V ± 10%, 48 - 66 Hz, 100 VA max. | |||
| 보관 온도 | −40°C ~ +80°C | |||
| 작동 온도 | 0°C ~ +45°C | |||
| 치수 | 245 mm W, 105 mm H, 320 mm D | |||
| 무게 | 2.0 kg | |||
데스크탑 튜너블 레이저 광원은 다음을 포함하되 이에 국한되지 않는 여러 분야에서 광범위하게 사용됩니다:
DWDM/AWG/PLC 및 ATM 시스템: 조밀 파장 분할 다중화(DWDM) 시스템에서 튜너블 레이저 광원은 서로 다른 파장에서 광 신호를 테스트하는 데 사용됩니다.
광섬유 센서 테스트: 광섬유 센서는 광섬유를 전송 매체로 사용하는 센서입니다. 튜너블 레이저 광원은 광섬유 센서의 성능 및 응답 특성을 테스트하는 데 사용될 수 있습니다.
PMD 및 PDL 측정: PMD(편광 모드 분산) 및 PDL(편광 의존 손실)은 광섬유 통신 시스템에서 중요한 매개변수입니다. 튜너블 레이저 광원은 이러한 매개변수를 측정하여 광섬유 시스템의 성능을 평가하는 데 사용될 수 있습니다.
광 간섭 단층 촬영(OCT): OCT는 빛의 간섭 원리를 사용하여 이미징하는 기술입니다. 튜너블 레이저 광원은 보다 정확한 이미징을 위해 OCT 시스템에 서로 다른 파장의 빛을 제공합니다.
