제품 상세 정보:
|
| 상대 불확도: | 전형적인 < 0.02 dB | 출력 전력: | 10mW |
|---|---|---|---|
| 작동 온도: | 50' Ｃ에 대한 0' Ｃ | 광섬유 유형: | 단일 모드 빛 섬유 |
| 통신 인터페이스: | RS232, USB가 PC (RJ45 선택)에 의해 제어됩니다 | 온도 작동: | –10°C ~ 50°C |
| 파장: | 1310,1490,1550,1625nm | ||
| 강조하다: | 디스플레이 광전력 계측기,높은 안정성 광전력 계측기,8개 채널 광발광 강도 측정기 |
||

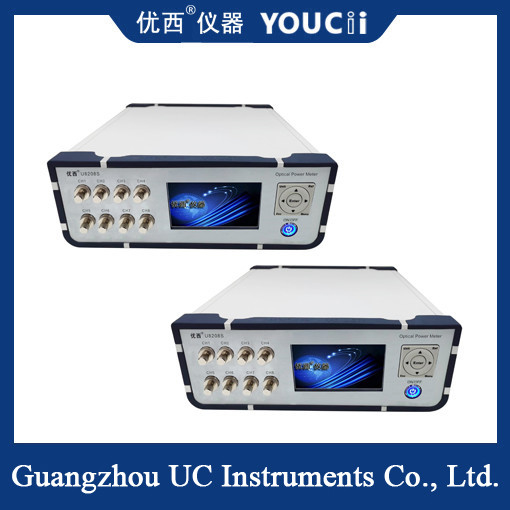

디스플레이가 있는 8 채널 광 파워 미터, 높은 안정성
주요 특징
다중 채널 측정: 8개의 독립적인 광 파워 측정 채널을 통해 여러 광 신호를 동시에 모니터링하여 작업 효율성을 향상시킬 수 있습니다.
고정밀 측정: 고급 광전 변환 기술과 신호 처리 알고리즘을 사용하여 고정밀 광 파워 측정을 달성하여 다양한 광섬유 통신 시스템의 테스트 요구 사항을 충족합니다.
대형 화면 디스플레이: 각 채널의 광 파워 값 및 파장과 같은 주요 정보를 실시간으로 표시할 수 있는 선명하고 읽기 쉬운 디스플레이 화면이 장착되어 사용자가 관찰하고 기록하는 데 편리합니다.
넓은 파장 범위: 1260nm, 1310nm, 1490nm, 1550nm 등과 같은 다양한 파장의 광 파워 측정을 지원하여 다양한 광섬유 통신 시스템 테스트 요구 사항에 적합합니다.
데이터 저장 및 통신: 데이터 저장 기능으로 측정 결과를 후속 분석을 위해 저장할 수 있습니다. 동시에 RS232 및 USB와 같은 통신 인터페이스를 지원하여 컴퓨터 또는 기타 장치와의 데이터 교환 및 원격 제어를 용이하게 합니다.
기술 사양
| 모델 # | U8201 | U8202 | U8204 | U820XH |
| 채널 수 | 1 | 2 | 4 | X |
| 파워 범위 | +10 ~ -65dBm | +25 ~ -50dBm | ||
| 파장 범위 | 850 ~ 1700 nm | |||
| 보정 파장 | 850/980/1310/1490/1550/1610 nm | |||
| 응용 광섬유 유형 | 최대 62.5 um 코어 크기의 표준 SM 및 MM | |||
|
절대 참조 조건에서의 불확실성 (정확도) |
± 4% (1200 nm ~ 1610 nm) | |||
|
상대 참조 조건에서의 불확실성 (정확도) |
＜ 0.02 dB 일반 | |||
| 선형성 (파워) | ≤ ± 0.06 dB (1200 nm ~ 1610 nm, 0~ -50dBm) | |||
| 반사 손실 | ＞ 40 dB | |||
| 작동 온도 | 0 ～ +40℃ | |||
| 보관 온도 | -30 ～ +80℃ | |||
| 재보정 주기 | 2년 | |||
| 치수 | 245 mm W, 105 mm H, 320 mm D | |||
| 무게 | 2.0 kg |
|||
응용 시나리오
디스플레이 화면이 있는 8 채널 광 파워 미터는 광섬유 통신 시스템의 연구 개발, 생산, 유지 보수 및 테스트에 널리 사용됩니다. 특정 응용 시나리오는 다음과 같습니다.
광섬유 통신 시스템 테스트: 광섬유 통신 시스템의 광 파워 손실 및 광 신호 품질과 같은 주요 매개변수를 테스트하여 시스템의 정상적인 작동을 보장하는 데 사용됩니다.
광학 장치 성능 테스트: 광 증폭기, 광 감쇠기, 광 스위치 등과 같은 광학 장치의 성능 지표를 테스트하여 장치 개발 및 생산에 대한 데이터 지원을 제공하는 데 사용됩니다.
광섬유 네트워크 유지 보수: 광섬유 네트워크의 일상적인 유지 보수에 사용되어 광 신호의 파워 변화를 모니터링하고 적시에 감지 및 문제 해결을 수행합니다.
