제품 상세 정보:
|
| 정착 시간: | 100명의 부인 | 소재: | 금속 |
|---|---|---|---|
| 교정주기: | 2년 | 모니터 PM의 측정 평균 시간: | 2ms ~ 1s |
| 희석 전이 속도: | 0.1 ~ 50 dB/s | 수익 손실: | > 45 dB |
| 무게: | 3.0KG | ||
| 강조하다: | 광전력 계측기 광 감소기,단일 채널 광학 약화기,광학적으로 통제된 광 감쇠기 |
||

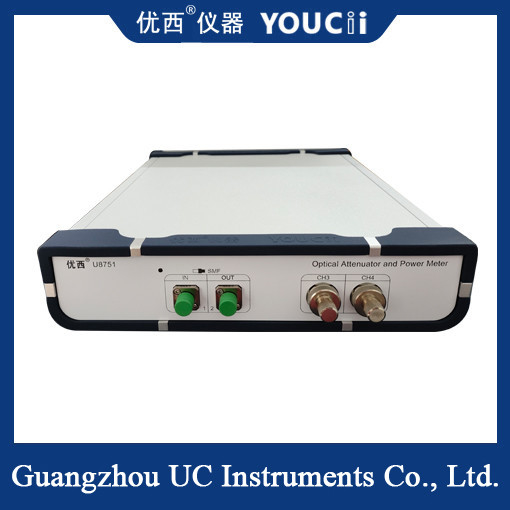

단일 채널 광학 제어 광학 약소 및 광학 전력 미터
단 채널 광학 제어 광학 약소와 광학 전력 계측기 2인1 장치 는 광학 약소와 광학 전력 계측기를 하나로 통합한 시험 기구입니다.이 장치는 광 통신에서 광범위한 응용 프로그램을 가지고 있습니다, 광섬유 테스트, 광학 연구 개발, 정확하고 빠른 광학 신호 테스트 및 제어를 제공할 수 있습니다.
기능적 특성
빛 감소 기능:
이 장치는 단일 채널 광학 attenuation 기능을 가지고 있으며, 광 신호 강도를 연속적으로 또는 계층적으로 조절할 수 있습니다.
내장된 정밀 스테퍼 모터 또는 attenuation 요소를 통해 사용자는 다양한 테스트 요구를 충족시키기 위해 광 신호의 attenuation 양을 정확하게 제어 할 수 있습니다.
광적 전력 계측기 기능:
이 장치는 또한 광전력 계측기의 기능을 통합하여 광 신호의 절대 전력 또는 상대적 손실을 직접 측정할 수 있습니다.
광전력 계측기는 높은 민감도, 높은 정확도 및 넓은 측정 범위의 특성을 가지고 있으며 광 신호의 강도 변화를 정확하게 반영 할 수 있습니다.
2인1 디자인:
광학 attenuator와 광학 전력 계측기는 하나에 통합되어 장비 공간과 비용을 크게 절약합니다.
동시에,이 설계는 또한 테스트의 편리성과 효율성을 향상시키고 사용자는 동일한 장치에서 광 신호의 저하 및 측정을 완료 할 수 있습니다.
사양
| 모델 # | U8751/U8752 | |
| 동작 모드 | 약화 설정 모드 | 전원 설정 모드 |
| 범위 | 0~40 dB | +5 ~ -70dBm |
| 결의 | 00.01 dB | 00.001 dB |
| 반복 가능성 |
±0.02 dB (0 ~ 20 dB) ±0.05 dB (20~40 dB) |
±0.02 dB |
| 캘리브레이션 파장 | 1270 / 1310 / 1490 / 1550 / 1610 nm | |
| 섬유 종류 | 9/125 엠 단일 모드 | SMF 및 MMF |
| 커넥터 타입 | FC/UPC 커넥터 | FC/SC/LC 옵션 |
| 삽입 손실 | ≤1.5 dB | |
| 정확성 (광력 제어) |
± 0.02 dB (0 ~ 20 dB) ±0.05 dB (20~40 dB) |
±0.02 dB |
| 모니터 PM의 평균 시간 | 2ms ~ 1s | |
| 정착 시간 | 100ms | |
| 약화 전환 속도 | 0.1 ~ 50 dB/s | |
| 수익 손실 | > 45 dB | |
| 최대 안전 입력 전력 | +20dBm | +5dBm |
| 재정형 기간 | 2년 | |
| 작동 온도 | 0 ∼ +40°C | |
| 저장 온도 | -30°C+80°C | |
| 힘 | 100~240V | |
| 크기 | 235mm W, 55mm H, 320mm D | |
| 무게 | 30.0kg | |
적용 분야
광섬유 통신 시스템 시험: 광섬유 통신 시스템의 건설 과정에서장비는 다양한 광섬유 전송 경로의 약화 특성을 테스트하는 데 사용할 수 있습니다.광섬유 연결의 전송 품질과 광적 최종 장비의 성능
광섬유 장치 개발: 광섬유 장치 개발 과정에서 장치의 저하 성능을 평가하는 데 사용할 수 있습니다.전송 효율 및 기타 주요 지표, 장치의 최적화와 개선에 강력한 지원을 제공.
광통신 교육 실험: 광통신 교육 실험에서이 장치는 학생들에게 광 통신의 원리와 기술을 깊이 이해하는 플랫폼을 제공할 수 있습니다., 그리고 학생들이 광적 신호의 약화 메커니즘, 규제 원리 및 광적 통신 시스템의 구성 및 작동 방식을 마스터하도록 도와줍니다.
