제품 상세 정보:
|
| 신호 출력 크기: | 200mV | 소재: | 금속 |
|---|---|---|---|
| 신호 부호화 방식: | NRZ/PAM4 | 크기: | 17.3 x 8.7 x 5.3인치 |
| 연결성: | USB, LAN, 범용 인터페이스 버스 | 자료 비율: | 6.144、10.3125、20、25、25.78125、26.5625、28.05 |
| 클록 출력: | 6.64 | ||
| 강조하다: | 광적 송신기 모듈 PM4 BERT,400G PM4 BERT,고속 PM4 BERT |
||

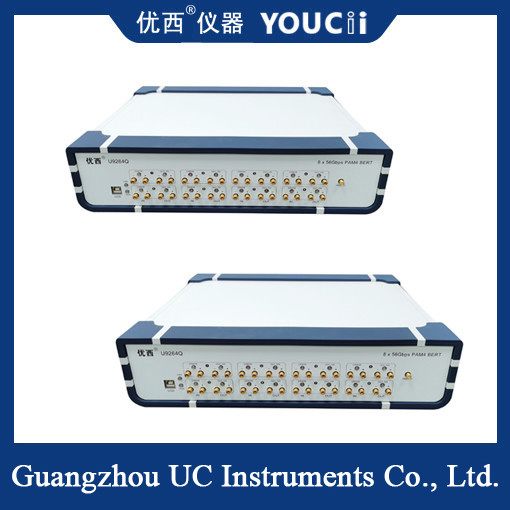

400G PM4 BERT 고속 광적 송수신 모듈 테스트 장비
제품 특성
코드 타입 전환:
일반적인 오류 탐지기는 하나의 코드 패턴만을 생성할 수 있습니다.400G PAM4 오류 탐지기는 주변 액세서리 없이 NRZ (non-returnto-zero code) 및 PAM4 (four-level pulse amplitude modulation) 코드 패턴을 전환할 수 있습니다..
PAM4 신호는 4단계 펄스 진폭 변조로, 전통적인 디지털 신호보다 더 많은 비트 논리 정보를 표시할 수 있으며, 고속 광 통신 시스템에 적합합니다.
고속 테스트 능력:
24.33GBaud에서 30GBaud까지 PAM4 비율을 지원하고 400G 고속 광 수신기 모듈의 테스트 요구 사항을 충족합니다.
또한 테스트의 포괄성과 정확성을 보장하기 위해 그레이 코딩 및 FEC (앞으로 오류 수정) 와 같은 고급 기능을 지원합니다.
다양성:
내부 및 외부 트리거, 출력 진폭 조정, PAM4 전송 신호 레벨 비례 조정 및 기타 기능고속 광학 송수신 모듈의 자동 생산 테스트는 효과적인 보장을 제공합니다..
비트 오류 비율은 내부 비트 오류 수에 의해 읽을 수 있습니다. 또는 수신 된 데이터는 비트 오류 비율 결정을 위해 오류 분석기의 오류 탐지 모듈로 회로 될 수 있습니다.
표준화된 테스트:
시험 결과의 호환성과 신뢰성을 보장하기 위해 IEEE 802.3bs 400G 및 OIF-CEI-56G/28G 및 다른 국제 표준의 시험 요구 사항을 충족합니다.
기술 매개 변수
| - 아니 | 주장 | 미니 | 모델 | 맥스 | 단위 |
| 1 | 신호 코딩 모드 | NRZ/PAM4 | |||
| 2 | 데이터 비율 | 6.144 | 6.144,10.3125,20,25,25.78125,26.5625,28.05 | 28.05 | Gbit/s |
| 3 | 코드 패턴 | PRBS7,PRBS9,PRBS11,PRBS13,PRBS15,PRBS16,PRBS23,PRBS31,USER PRBS13Q,SSPRQ,JP03A,JP03B | |||
| 4 | 상승-하락 시간 ((20% ~ 80%) | 14 | 35 | pS | |
| 5 | 패턴 반전 | 수신 끝에서 신호는 자동으로 역전됩니다 | |||
| 6 | 신호 출력 진폭 (일종) | 200 | 800 | 1000 | mV |
| 7 | 25G 데이터 출력 jitter (RMS) | 500 | 700 | fs | |
| 8 | 데이터 입력/출력 인터페이스 | 디퍼셜, AC 커플, 50오프 임피던스, 여성 2.92mm SMA | |||
| 9 | 시계 출력 | 0.2 | 6.64 | 13.28 | GHz |
| 10 | 데이터 신호 입력 민감도 (일종) | 50 | mVpp | ||
| 11 | 데이터 출력 눈 지도 교차 NRZ | 49 | 50 | 52 | % |
| 12 | PAM4 눈높이 (눈높이에 따라) | 80 | 110 | 200 | mV |
| 13 | PAM 눈 지도의 선형성 | 0.95 | 0.98 | 1 | |
| 14 | 작동 온도 | 10 | 25 | 50 | °C |
적용 시나리오
광전자 부품 테스트: 200G 및 400G 고속 광전도체 모듈 및 광전자 부품 테스트에 적합합니다.
실험실과 과학 연구:광 통신 연구소 및 과학 연구 기관에서 고속 광 통신 기술의 성능과 신뢰성을 연구하고 검증하는 데 사용됩니다..
광 모듈 제조업체: 국내 광 모듈 제조업체는 광 모듈 시공 과정에서 수동 작업에 의존합니다.
그러나 수동 시동은 비효율적이고 비용이 많이 든다. 따라서 일부 제조업체는 자동 광 모듈 시동, 캘리브레이션,그리고 수출을 보고합니다.
400G PAM4 오류 미터는 프로그래밍 가능한 기기 표준 명령 (SCPI) 명령 통신으로이 요구 사항을 충족합니다.
