제품 상세 정보:
|
| 일을 마치세요: | 100~156.25 마하즈 | 신호 부호화 방식: | NRZ/PAM4 |
|---|---|---|---|
| 저장 온도: | -20°C+70°C | 연결 포트: | SFP28,SFP+ |
| 보증: | 1년 | 코드 타입: | PRBS7, PRBS9, PRBS15, PRBS23, PRBS31 |
| (단일 단자인) 데이터 신호 입력 감도: | 50 | ||
| 강조하다: | 400G PAM4 고성능 오류 검사기,400G PAM4 오류 검사기,NRZ/PAM4 오류 검사기 |
||

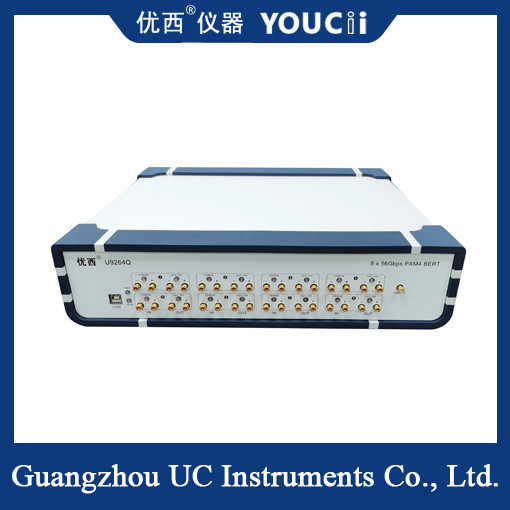

400G PAM4 고성능 오류 검사기 신호 코딩 모드:NRZ/PAM4
400G PAM4 비트 오류 검사기는 400G 고속 광전도체 모듈 테스트를 위한 고성능 비트 오류 검사기입니다.
성능 특성:
1, 신호 코딩 모드: NRZ와 PAM4, NRZ와 PAM4 신호를 자동으로 자유롭게 전환할 수 있습니다.
2, 8 채널 동기 출력, 6.144G, 10G, 40G, 100G, 200G 및 400G 제품을 테스트하는 데 사용됩니다. 오류 테스트는 독립적이거나 8 차원 동기 테스트가 될 수 있습니다.
3, 지속적인 오류 탐지 및 타이밍 오류 모니터링을 지원합니다. KP4/KR4 하드웨어 FEC 기능을 지원합니다.
4, NRZ 지원율: 6.144, 10.312525, 25.7812526세5625, 28.05 Gpbs.
5, PAM 지원율: 14.062526세562528.9GBd
6, NRZ 지원 코드 유형: PRBS7, 9, 10, 11, 15, 23, PRBS31, 사용자 정의.
7, PAM4 지원 코드 유형: PRBS11Q, 13Q, 15Q, 20Q, 23Q, 31Q, 49Q, 58Q, SSPRQ, JP03A, JP03B, 사용자 정의
8, 기본 4 주파수 분할의 시계 주파수, 1/4를 지원, 1/8, 1/16, 1/32, 1, 64, 1 / 주파수보다 128 포인트.
9. 통신 모드: HID에 USB. 드라이브 할 필요가 없습니다, PC 상부 컴퓨터 소프트웨어를 통해 장치와 통신, 비트 오류 미터를 설정하고 비트 오류 비율을 테스트합니다.
기술 매개 변수
| - 아니 | 주장 | 미니 | 모델 | 맥스 | 단위 |
| 1 | 신호 코딩 모드 | NRZ/PAM4 | |||
| 2 | 데이터 비율 | 6.144 | 6.144,10.3125,20,25,25.78125,26.5625,28.05 | 28.05 | Gbit/s |
| 3 | 코드 패턴 | PRBS7,PRBS9,PRBS11,PRBS13,PRBS15,PRBS16,PRBS23,PRBS31,USER PRBS13Q,SSPRQ,JP03A,JP03B | |||
| 4 | 상승-하락 시간 ((20% ~ 80%) | 14 | 35 | pS | |
| 5 | 패턴 반전 | 수신 끝에서 신호는 자동으로 역전됩니다 | |||
| 6 | 신호 출력 진폭 (일종) | 200 | 800 | 1000 | mV |
| 7 | 25G 데이터 출력 jitter (RMS) | 500 | 700 | fs | |
| 8 | 데이터 입력/출력 인터페이스 | 디퍼셜, AC 커플, 50오프 임피던스, 여성 2.92mm SMA | |||
| 9 | 시계 출력 | 0.2 | 6.64 | 13.28 | GHz |
| 10 | 데이터 신호 입력 민감도 (일종) | 50 | mVpp | ||
| 11 | 데이터 출력 눈 지도 교차 NRZ | 49 | 50 | 52 | % |
| 12 | PAM4 눈높이 (눈높이에 따라) | 80 | 110 | 200 | mV |
| 13 | PAM 눈 지도의 선형성 | 0.95 | 0.98 | 1 | |
| 14 | 작동 온도 | 10 | 25 | 50 | °C |
오류 미터 전기 눈 지도 측정
