제품 상세 정보:
|
| 작동 온도: | 0~ +40 Ｃ | 동력 요건: | 100 ~ 240V AC 전압 |
|---|---|---|---|
| PD 사이즈: | φ2 밀리미터 | 검출기형: | 잉아아스 |
| 시준 사고 방식: | 850nm ~ 1700nm | 디스플레이의 해상도: | 0.01 |
| 상대 불확도: | 전형적인 < 0.02 dB | ||
| 강조하다: | 빠른 스캔 광전력 계측기,8채널 광전력계 |
||

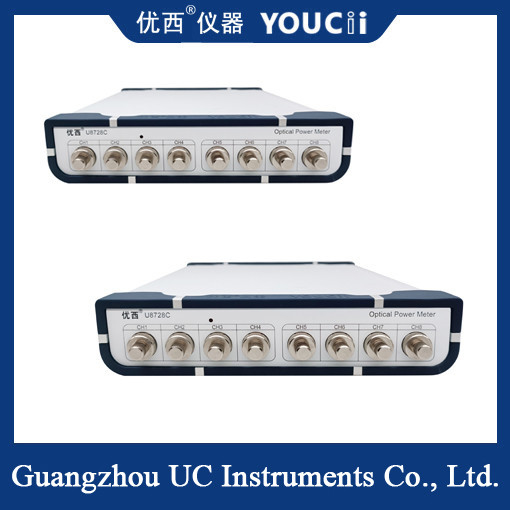

8채널 고속 스캔 광전력 계측기 전력 범위+5~-75dBm
8채널 빠른 스캔 광전력 계측기는 고성능 광학 측정 기구의 일종으로, 주로 광섬유 통신에서 전력 측정 및 모니터링에 사용됩니다.광학 감지 및 기타 분야.
전반적인 설명
8채널 고속 스캔 광전력 계측기는 8개의 독립적인 광전력 측정 채널을 가지고 있으며, 동시에 여러 개의 광 신호를 모니터링할 수 있습니다.측정 효율과 정확도를 크게 향상시킵니다.또한, 광학 전력 계측기는 또한 빠른 응답 및 실시간 모니터링의 요구를 충족시키기 위해 광학 전력의 변화를 빠르게 캡처 할 수있는 빠른 스캔 기능을 가지고 있습니다.
기술 특성
다채널 측정: 8개의 독립적인 광학 전력 측정 채널을 통해 다파수, 다채널 동시 측정을 지원합니다.
빠른 스캐닝: 첨단 빠른 스캐닝 기술을 사용하여 실시간으로 광전력의 변화를 캡처하고 정확한 측정 데이터를 제공할 수 있습니다.
높은 정확성: 측정 결과의 정확성 및 안정성을 보장하기 위해 고정도의 광 민감성 구성 요소 및 신호 처리 회로 사용.
풍부한 데이터 인터페이스: 다양한 데이터 인터페이스 (USB, RS-232 등) 를 제공하여 데이터 전송 및 처리를 위해 컴퓨터 또는 다른 디지털 장치와 쉽게 연결할 수 있습니다.
S가시화
| 모델 # | U8728A | U8728H | U8728C |
| 센서 요소 | INGAA | ||
| 파장 범위 | 850 ~ 1700 nm | ||
| 캘리브레이션 파장 | 850/980/1310/1490/1550/1610 nm |
1510~1625 nm 연속 캘리브레이션 |
|
| 전력 범위 | +10 ~ -65dBm | +25~-55dBm | +5~-75dBm |
| 샘플링 기간 | 100us (10KHz) | 10 us (100KHz) | |
| 적용용 섬유 종류 | 표준 SM 및 MM 최대 62.5um 핵 크기 | ||
| 불확실성 (정확성) | ± 4% (1200 nm ~ 1610 nm) | ||
| 상대적 불확실성 (정확성) | < 0.02 dB 전형적인 | ||
| 선형성 (전력) | ≤ ± 0.06 dB (1200 nm ~ 1610 nm, 0~ -60dBm) | ||
| 수익 손실 | >40 dB | ||
| 통신 인터페이스 | RS232, USB, PC로 제어 | ||
| 작동 온도 | 0 °C +40 °C | ||
| 저장 온도 | -30 °C +80 °C | ||
| 재정형 기간 | 2년 | ||
| 크기 | 235mm W, 55mm H, 320mm D | ||
| 무게 | 30.0kg | ||
적용 분야
8채널 빠른 스캔 광전력 계측기는 광섬유 통신, 광 감지, 광 측정 및 기타 분야에서 광범위한 응용 프로그램을 가지고 있습니다. 예를 들어,광섬유 통신 시스템에서, 그것은 통신의 품질을 보장하기 위해 광 신호의 전력 변화를 모니터링하는 데 사용할 수 있습니다. 광 센서 시스템에서,광적 센서의 출력 전력을 측정하고 센서의 성능을 평가하는 데 사용할 수 있습니다.광학 측정 분야에서 스펙트럼 분석, 광학 전력 캘리브레이션 및 기타 응용 프로그램에 사용할 수 있습니다.
