제품 상세 정보:
|
| 소재: | 금속 | 반복 가능성: | < 0.1dB |
|---|---|---|---|
| 눈금 측정 파장: | 1270년 / 1286년 / 1290년 / 1295년 / 1300년 / 1305년 / 1310년 / 1330년 / 1510년 / 1530년 / 1550년 / 1570 nm | 교정주기: | 2년 |
| 인터페이스: | RS232, RS485 또는 USB | 무게: | 3.0 킬로그램 |
| 작동 온도: | 85~-40°C | ||
| 강조하다: | 8 채널 광학적으로 통제된 광 감쇠기,광학적으로 통제된 광 감쇠기 |
||

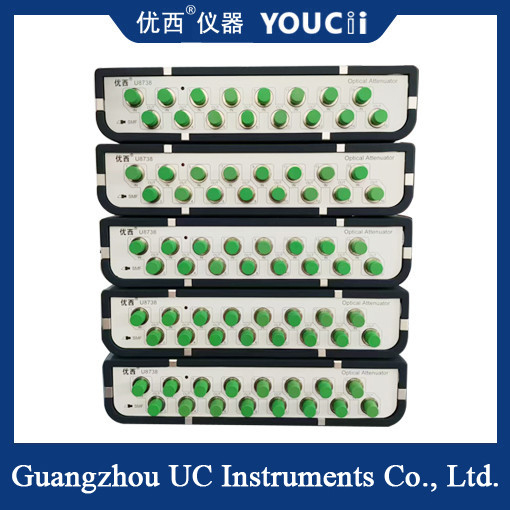

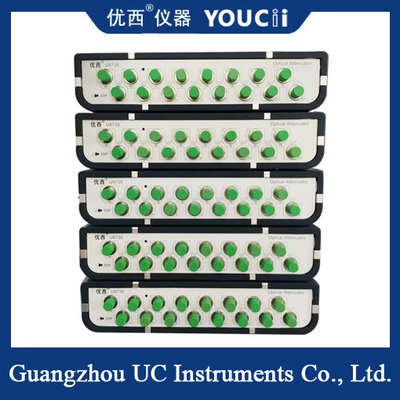

8채널 광학 제어 광학 감소기 캘리브레이션 파장 선택
8채널 광학 제어 광학 attenuator는 광학 테스트 및 통신 시스템에서 사용되는 핵심 장치이며, 광학 신호의 강도를 정확하게 제어하고 조정할 수 있습니다.
기본 개념
이름에서 알 수 있듯이 8채널 광학 약소기는 8개의 독립된 채널을 가진 광학 약소입니다.각 채널은 독립적으로 광 신호의 저하량을 제어 할 수 있습니다.이 장치는 일반적으로 여러 광 신호가 병렬로 처리되어야하는 시나리오에서 사용됩니다.광적 송수신 모듈의 다채널 오류 측정 및 광적 송수신 모듈의 감도 측정.
작동 원칙
8채널 광학 감압기의 작동 원리는 주로 빛 흡수, 빛 산란, 빛 반사, 변동 기술 및 이동 감축을 포함한다.이 메커니즘은 다양한 물리적 과정을 통해 빛 신호의 강도를 감소시킵니다.특히 광학 약소 내부의 광학 물질은 부딪히는 빛의 일부를 흡수, 산란 또는 반사합니다.또는 섬유가 상호 작용하는 방식을 변경하여 결합 손실을 증가시킵니다., 광적 신호를 약화시키는 목적을 달성하기 위해.
사양
| 모델 # | U8734 | U8738 |
| 약소 범위 | 0~40 dB | |
| 캘리브레이션 파장 |
1270 / 1286 / 1290 / 1295 / 1300 / 1305 / 1310 / 1330 / 1510 / 1530 / 1550 / 1570 nm |
|
| 삽입 손실 | ≤1.5 dB | |
| 섬유 종류 | 9/125 엠 단일 모드 | |
| 커넥터 타입 | FC/UPC 커넥터 | |
| 약화 정확성 |
≤ ± 0.1 dB (0 ~ 25 dB) ≤ ± 0.02 dB (0 ~ 25 dB 전력 제어) |
|
| 반복 가능성 | ≤ ±0.02 dB | |
| 모니터 PM의 평균 시간 | 1~1000ms | |
| 정착 시간 | 100ms | |
| 약화 전환 속도 | 0.1 ~ 50 dB/s | |
| 수익 손실 | > 45 dB | |
| 최대 안전 입력 전력 | +20dBm | |
| 통신 인터페이스 | RS232, USB, RJ45 PC로 제어 | |
| 재정형 기간 | 2년 | |
| 작동 온도 | 0 ∼ +40°C | |
| 저장 온도 | -30°C+80°C | |
| 힘 | 100~240V | |
| 크기 | 235mm W, 55mm H, 320mm D | |
| 무게 | 30.0kg | |
8채널 광학적으로 제어되는 광학 약소기는 다음과 같은 분야를 포함하여 여러 분야에서 광범위한 응용 분야를 가지고 있습니다.
광통신 시스템: 광섬유 링크의 약화 제어에 사용되며 광 경로에서 광 신호의 전송 품질과 성능을 보장합니다.
광학 측정: 광학 현미경, 분광기 등에서, 빛의 강도 반사 또는 빛에 샘플의 전송을 제어하는 데 사용됩니다.
광학 연구: 광학 실험에서는 다른 강도의 빛 신호를 시뮬레이션하고 빛과 물질 사이의 상호 작용을 연구하는 데 사용됩니다.
사용 및 유지
8채널 광학 제어 광학 약소기를 사용할 때 다음 사항을 유의해야 한다.
올바른 연결: 광학 attenuator와 다른 광학 구성 요소 (광학 섬유, 결합기 등) 사이의 연결이 안정적이고 신뢰할 수 있는지 확인하여 광학 손실을 줄이십시오.
기준값을 설정: 초기 빛 감소 정도를 결정하기 위해 사용 전에 기준값을 설정합니다.
실시간 모니터링: 광전력 계측기 같은 측정 장비를 사용하여 광 신호 강도의 변화를 실시간으로 모니터링하고 그에 따라 조정합니다.
주기적인 캘리브레이션: 주기적인 캘리브레이션은 캘리브레이션 사이클에 따라 완화 정확성의 정확성을 보장하기 위해 수행됩니다.
