| 접속구의 형태: | FC/UPC, FC/APC | 조정 속도: | ≤ 2 부인 페르 단계 |
|---|---|---|---|
| 저장 온도: | -40C 내지 +85C | 크기: | 폭 482mm, 높이 120mm, 깊이 500mm |
| 광섬유 유형: | 단일모드 | 무게: | ≤9kg |
| 적용 섬유형: | 표준 SM | ||
| 강조하다: | 단일 모드 광학 약화기,32채널 단일 모드 광학 약화기 |
||

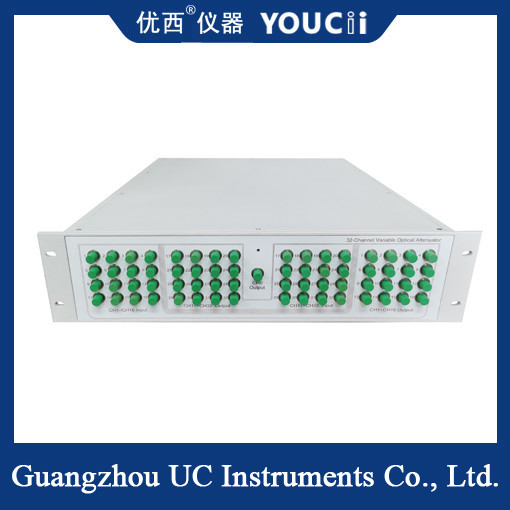

32 채널 단일 모드 광학 약소 는 비용 효율적 이다
특이점
다채널 설계: 32채널 단일 모드 광학 약소 설계는 여러 개의 독립된 채널을 가지고 있으며, 각 채널은 광 신호의 약소를 독립적으로 제어하고 조정할 수 있습니다.이는 여러 광적 신호가 동시에 처리되어야 하는 시나리오에 매우 유용합니다..
단일 모드 광섬유 호환성: 이 약소기는 단일 모드 광섬유를 위해 설계되었으며 단일 모드 광 신호를 전송하는 광섬유 통신 시스템에 적합합니다.
높은 정밀감소 제어:단일 모드 광학 attenuators는 일반적으로 높은 attenuation 정확성을 가지고 있으며 정확하게 제어하고 다양한 응용 필요를 충족하기 위해 광적 신호의 강도를 조정 할 수 있습니다..
안정성 및 신뢰성: 통신 시스템의 중요한 구성 요소로서,32채널 단일 모드 광학 attenuator는 장기 안정적인 작동을 보장하기 위해 높은 안정성과 신뢰성을 가져야합니다..
사양
| 모델 # | U83132S | |
| 약소 범위 | 0~40 dB | |
| 캘리브레이션 파장 |
1550nm |
|
| 삽입 손실 | ≤1.5 dB | |
| 섬유 종류 | 9/125 엠 단일 모드 | |
| 커넥터 타입 | FC/UPC 커넥터 | |
| 약화 정확성 |
≤ ± 0.1 dB (0 ~ 25 dB) ≤ ± 0.02 dB (0 ~ 25 dB 전력 제어) |
|
| 반복 가능성 | ≤ ±0.02 dB | |
| 모니터 PM의 평균 시간 | 1~1000ms | |
| 정착 시간 | 100ms | |
| 약화 전환 속도 | 0.1 ~ 50 dB/s | |
| 수익 손실 | > 45 dB | |
| 최대 안전 입력 전력 | +20dBm | |
| 통신 인터페이스 | RS232, USB, RJ45 PC로 제어 | |
| 재정형 기간 | 2년 | |
| 작동 온도 | 0 ∼ +40°C | |
| 저장 온도 | -30°C+80°C | |
| 힘 | 100~240V | |
| 크기 | 482mm W, 120mm H, 500mm D | |
| 무게 | 90.0kg | |
적용
광섬유 통신: 광섬유 통신 시스템에서,32채널 단일 모드 광학 attenuators는 다양한 전송 환경과 거리에 적응하기 위해 광적 신호의 강도를 조정하는 데 사용할 수 있습니다., 수신 장치를 과도한 광전력 손상으로부터 보호합니다.
광섬유 감지: 광섬유 감지 시스템에서 광소파는 감지 신호의 강도를 조정하여 감지의 민감성과 정확성을 향상시키기 위해 사용할 수 있습니다.
광전력 균형: 광전력 균형이 필요한 상황에서, 예를 들어 다파파선 전송 시스템이나 WDM (파선 분할 복합화) 시스템,32채널 단일 모드 광학 약소기는 신호의 균형 잡힌 전송을 보장하기 위해 각 채널의 광학 전력을 조정하는 데 사용할 수 있습니다..
구성 모드
일반적으로, 32채널 단일 모드 광학 약소기는 다음의 부품을 포함할 수 있다.
입력 포트: 광섬유에서 광 신호를 수신하는 데 사용됩니다.
약화 요소: 각 채널에는 광 신호의 약화 정도를 제어하고 조절하는 약화 요소가 포함되어 있습니다.이 약화 요소는 빛 흡수와 같은 다양한 메커니즘을 사용할 수 있습니다., 빛 산란, 빛 반사, 또는 퇴색 기술을 완화 달성.
출력 포트: 약화된 광 신호를 다음 레벨 장치 또는 섬유로 출력한다.
