제품 상세 정보:
|
| 선형성q: | ± 5% | 측정 범위: | -70dBm ~ +10dBm |
|---|---|---|---|
| 재결정: | 0.01dB | 데이터 인터페이스: | USB/RS232 |
| 커넥터: | FC 또는 귀하의 요청에 따라 | 채널 수: | 1 |
| 통신 인터페이스: | +삼각법 +BNC | ||
| 강조하다: | 단일 채널 광전력계 단위,다재다능 광학 전력계 단위 |
||

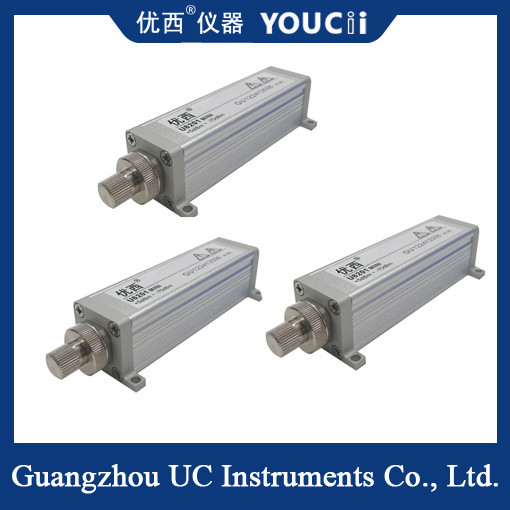

단일 채널 광 파워 미터 모듈은 작은 내장 섀시를 가지고 있습니다.
단일 채널 미니 광 파워 미터 모듈은 광 신호 전력을 측정하는 데 사용되는 일종의 기기입니다. 일반적으로 소형, 빠른 시작 및 쉬운 작동의 특징을 가지고 있습니다.
기본 개념
광 파워 미터(OPM)는 광 신호의 전력을 측정하는 데 사용되는 장치입니다. 주로 빛의 평균 전력을 테스트하는 데 사용되며, 결과는 일반적으로 dB 또는 dBm으로 표시됩니다. dBm은 절대 전력을 나타내고, dB는 상대 전력을 나타냅니다. 단일 채널 미니 광 파워 미터 모듈은 단일 측정 채널과 작은 부피를 가진 광 파워 미터를 의미합니다.
주요 특징
단일 채널 설계: 단일 채널 광 신호의 전력 측정을 위해 하나의 측정 채널만 사용할 수 있습니다.
미니 사이즈: 작고 휴대 및 사용이 간편하며, 제한된 공간이나 이동 환경에서의 작업에 적합합니다.
높은 측정 정확도: 고정밀 테스트 요구 사항을 충족하기 위해 광 신호의 전력을 정확하게 측정할 수 있습니다.
넓은 동적 범위: 넓은 전력 측정 범위를 커버하여 다양한 강도의 광 신호에 적응할 수 있습니다.
빠른 시작: 빠르게 시작하여 작업 상태로 진입하여 테스트 효율성을 향상시킬 수 있습니다.
쉬운 작동: 작동 인터페이스가 간단하고 직관적이어서 사용자는 복잡한 교육 없이 시작할 수 있습니다.
사양
| 모델 | U8201MINI |
| 센서 요소 | InGaAs |
| 파장 범위 | 850 ~ 1700 nm |
| 보정 파장 | 850/980/1310/1490/1550/1610 nm |
| 전력 범위(dBm) | +7 ~ -70 dBm |
| 전력 샘플링 주기(속도) | 1 ms(1KHz) |
| 응용 섬유 유형 | 최대 62.5 um 코어 크기의 표준 SM 및 MM |
| 광 입력 인터페이스 | FC/PC 또는 FC/APC |
| 참조 조건에서의 절대 불확실성(정확도) | ± 4% (1200 nm ~ 1610 nm) |
| 참조 조건에서의 상대 불확실성(정확도) | ＜ 0.02 dB 일반 |
| 선형성(전력) | ≤ ± 0.06 dB (1200 nm ~ 1610 nm, 5~ -50dBm) |
| 반사 손실 | ＞ 40 dB |
| 통신 인터페이스 | RS232 |
| 보정 주기 | 2년 |
| 작동 온도 | 0 ~ +40℃ |
| 보관 온도 | -30 ~ +80℃ |
| 치수 | 37 mm W, 25 mm H, 115 mm D |
| 무게 | 0.5 kg |
응용 시나리오
단일 채널 미니 광 파워 미터 모듈은 광 통신, 광섬유 감지, 광학 측정 및 기타 분야에서 널리 사용되며, 다음 측면에 국한되지 않습니다.
광섬유 링크 테스트: 광섬유 링크의 전력 손실 및 반사 손실을 테스트하는 데 사용됩니다.
광학 장치 테스트: 광 증폭기, 광 감쇠기, 광 커플러 및 기타 광학 장치 성능 테스트 등.
광 네트워크 유지 보수: 광 네트워크 구축 및 유지 보수 중에 전력 모니터링 및 문제 해결을 수행합니다.
연구 및 교육: 광학 실험 및 교육에서 측정 도구로 사용됩니다.
