제품 상세 정보:
|
| PD 사이즈: | φ1 mm | 저장 온도: | 60' Ｃ에 대한 -20' Ｃ |
|---|---|---|---|
| 인터페이스: | RS232 | 앗테네이타렌지: | 0~35 dB (40dB 타입) |
| 재보정 기간: | 2년 | 시준 사고 방식: | 850nm ~ 1700nm |
| 최대 입력 전원: | +5 데이터 베이스 관리 프로그램 | ||
| 강조하다: | 내장 체시 광전력계,독립적인 광전력계,소모듈 광전력계 |
||

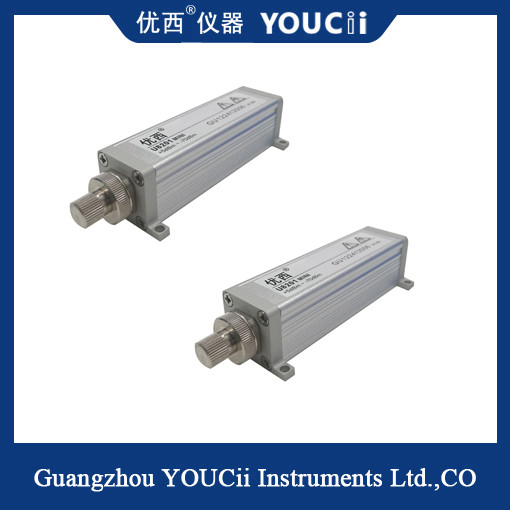

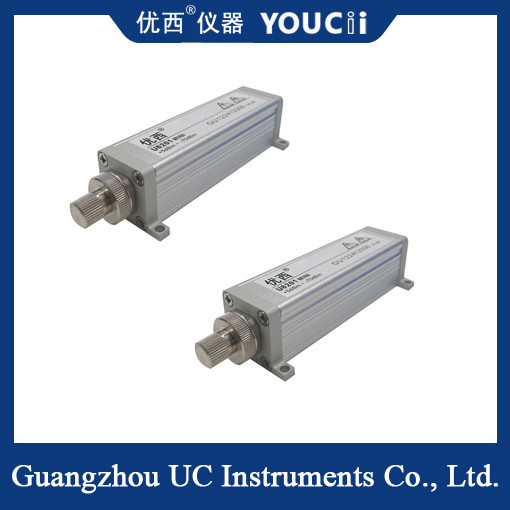

광전력 계측기 작은 모듈은 내장 체시와 독립적으로 사용할 수 있습니다.
단일 채널 광전력 계측 모듈은 수신된 광 신호를 광 전기 효과로 전기 신호로 변환합니다.그리고 나서 측정하고 광적 신호의 힘을 표시그것은 주로 광섬유 통신, 광전자, 광 측정 및 다른 분야에서 사용되며 빛의 힘을 정확하게 측정하고 모니터링합니다.
작동 원칙
단일 채널 광학 전력 측정 모듈의 작동 원리는 광 전기 효과 및 전기 신호의 감지 및 처리에 기반합니다. 구체적으로,빛이 광감각성 요소 (광다이오드 등) 에 닿을 때, 광자의 에너지는 전자의 운동 에너지로 변환되어 광감각 요소에 전류 또는 전압을 생성합니다. 이 약한 전기 신호는 증폭됩니다.필터링, 아날로그-디지털 변환 및 다른 처리 단계,그리고 마지막으로 디지털 신호로 변환되어 기기의 디스플레이 화면에 표시되거나 컴퓨터 인터페이스를 통해 사용자에게 표시됩니다..
주요 특징
고 정밀 측정: 단일 채널 광전력 계측 모듈은 일반적으로 낮은 전력 조건에서도 정확한 측정 결과를 보장하기 위해 고 정밀 전력 측정 기능을 갖추고 있습니다.
넓은 파장 범위: 다른 레이저의 작동 파장을 수용하기 위해 단일 채널 광전력 계측 모듈은 넓은 파장 범위를 커버해야합니다.
빠른 반응: 일부 응용 프로그램은 빠르게 변화하는 광 전력을 측정해야합니다. 따라서 단일 채널 광 전력 계측 모듈은 빠른 응답 특성을 갖춰야합니다.
환경 적응력: 광학 전력 계측기는 연구소, 산업 생산 라인 등 다양한 환경에서 자주 사용됩니다.그래서 단일 채널 광학 전력 계측기 모듈은 좋은 환경 적응력이 필요합니다..
사양
| 모델 | U8201MINI |
| 센서 요소 | INGAA |
| 파장 범위 | 850 ~ 1700 nm |
| 캘리브레이션 파장 | 850/980/1310/1490/1550/1610 nm |
| 전력 범위 (dBm) | +7 ~ -70 dBm |
| 전력 샘플링 기간 (비율) | 1 ms ((1KHz) |
| 적용용 섬유 종류 | 표준 SM 및 MM 최대 62.5um 핵 크기 |
| 광적 입력 인터페이스 | FC/PC 또는 FC/APC |
| 기준 조건에서의 절대 불확실성 (정확성) | ± 4% (1200 nm ~ 1610 nm) |
| 기준 조건에서의 상대적 불확실성 (정확성) | < 0.02 dB 전형적인 |
| 선형성 (전력) | ≤ ± 0.06 dB (1200 nm ~ 1610 nm, 5~ -50dBm) |
| 수익 손실 | > 40 dB |
| 통신 인터페이스 | RS232 |
| 캘리브레이션 기간 | 2년 |
| 작동 온도 | 0 ~ +40°C |
| 저장 온도 | -30 ~ +80°C |
| 크기 | 37mm W, 25mm H, 115mm D |
| 무게 | 0.2kg |
적용 시나리오
단일 채널 광전력 계측 모듈은 다음과 같은 시나리오에서 널리 사용됩니다.
광섬유 통신 시스템의 시험 및 유지보수
광전자 장치의 개발 및 생산에서 전력 측정
광학 실험과 연구에서 전력 모니터링.
