제품 상세 정보:
|
| 감쇠 범위: | ≥ 40dB | 전압형: | 3.0V 또는 5.0V |
|---|---|---|---|
| 동작 전압: | 12V | 작동 온도: | 0-50' Ｃ |
| 차원: | (길이)45×(폭)41×(높이)9.7 ±0.2mm | 접속구의 형태: | 맞춤형 |
| 스위치 시간: | ≤ 10 부인 (인접한 연속 스위칭) | ||
| 강조하다: | 고속 광학 스위치,1*8 광식 스위치,1310/1550nm 광 스위치 |
||

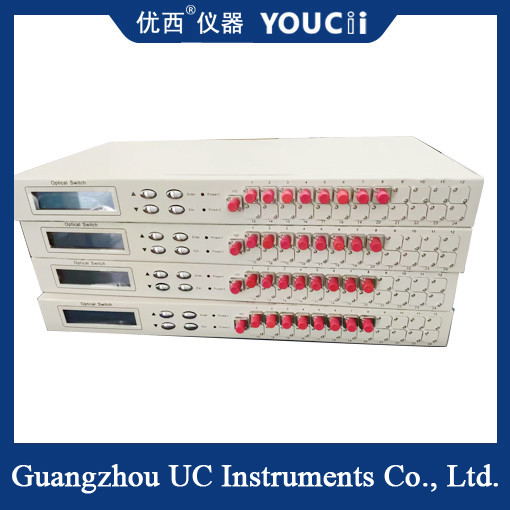

1*8 다채널 고속 광식 스위치 1310/1550nm 널리 사용
이름에서 알 수 있듯이 8채널 광학 스위치는 8개의 독립적인 채널을 가진 광학 스위치 장치입니다.그것은 다양한 응용 시나리오의 요구를 충족시키기 위해 이러한 채널 사이에서 광 신호가 유연하게 전환 할 수 있습니다..
주요 유형
다른 구현 원칙과 기술적 수단에 따라 8채널 광식 스위치는 다음을 포함하여 다양한 유형으로 나눌 수 있습니다.
기계 광 스위치: 기계 구조의 움직임 (미크로 거울, 회전 팔 등) 을 통해) 광적 신호의 전환을 달성하기 위해 광적 경로의 방향을 변경이 유형의 광적 스위치는 일반적으로 높은 안정성과 신뢰성을 가지고 있지만 전환 속도는 상대적으로 느립니다.
MEMS 광 스위치 (micro-electro-mechanical system optical switch): 광 신호의 스위치를 달성하기 위해 작은 기계 구조를 제조하기 위해 마이크로 전자 기술을 사용하는 것.MEMS 광학 스위치는 기계 광학 스위치의 안정성과 전자 장치의 높은 속도를 결합합니다., 그리고 작은 크기, 가벼운 무게, 낮은 전력 소비 및 빠른 전환 속도의 장점을 가지고 있습니다.
전기 광학 스위치: 전기 광학 효과 (파커 효과와 같이) 를 통해 물질의 굴절 지수를 변경하고, 이후 광적 신호의 전파 경로를 제어합니다.전기 광학 스위치 는 보통 더 높은 스위치 속도 와 더 넓은 대역폭 을 가지고 있다, 하지만 더 높은 드라이브 전압이 필요할 수 있습니다.
사양
| 타입 번호 | U8418 |
| 작동 파장 | 1260 1650nm |
| 테스트 파장 | 1310nm / 1550nm |
| 삽입 손실 | ≤1.2 dB |
| 반복성 | ≤±0.05 dB |
| 수익 손실 | ≥50dB |
| 크로스 스톡 | ≥55dB |
| 파장 의존적 손실 | ≤0.25 |
| 양극화 의존적 손실 | ≤0.02 |
| 전환 시간 | ≤ 10ms ((동접 연속 전환) |
| 섬유 종류 | SM (9/125um) |
| 커넥터 양식 | FC/PC |
| 감시 항구 | RJ45,RS-232 |
| 작동 전원 공급 장치 | AC: 85 264 ((50/60Hz) |
| 작동 온도 | -5 °C + 60 °C |
| 저장 온도 | -40 °C + 80 °C |
| 차체 유형 | 19인치 표준 1U 랙 (483×220×44mm) |
적용 시나리오
8 채널 광 스위치는 광 통신, 광 감지, 광 테스트 및 기타 분야에서 널리 사용되었습니다. 예를 들어:
광통신망: 파장분열 멀티플렉스 (WDM) 시스템에서는 광신호 라우팅, 보호 및 복구를 위해 8채널 광식 스위치를 사용할 수 있다.
광적 감지 시스템: 분산 광섬유 감지 시스템에서는 8채널 광적 스위치를 사용하여 다점 동시에 측정할 수 있습니다.감지 시스템의 효율성과 정확성을 향상시키는 것.
광학 시험 장비: 광학 장치 및 시스템의 시험 중에,8채널 광학 스위치는 광학 장치 및 시스템의 성능을 평가하고 최적화하기 위해 다양한 광학 경로 조건을 시뮬레이션하는 데 사용할 수 있습니다..
