제품 상세 정보:
|
| 소재: | 금속 | 차원: | 1U |
|---|---|---|---|
| 비트 전송률: | 24.5～29Gbps | 채널 수: | 4 |
| 프롤레타리아: | 27-1, 29-1, 211-1, 215-1, 223-1, 231-1,258-1 | PPG: | 사용자 정의 패턴 및 8, 16, 32, 64비트 정의 가능 |
| 통신 포트: | USB | ||
| 강조하다: | 4채널 조정 가능한 오류 미터,ROSA 장치용 조정 가능한 오류 미터 |
||

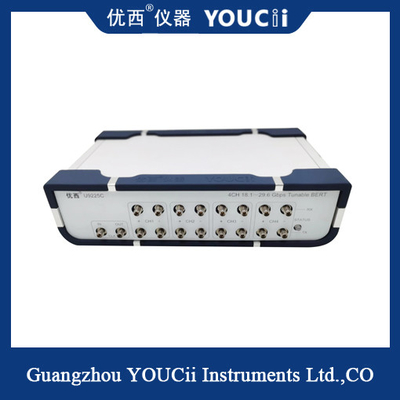

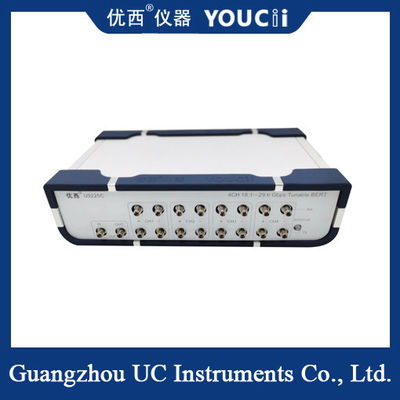

4채널 24.5~29Gb/S 100G TOSA/ROSA 장치에 튜닝 가능한 오류 미터
4채널 24.5~29Gb/s 정렬 가능한 비트 오류 테스트는 고정도 및 비용 효율적인 테스트 장비의 일종으로, 주로 광 통신 오류 테스트 분야에서 사용됩니다.
제품 개요
4채널의 24.529Gb/s 정렬 가능한 오류 미터는 내부 참조 시계, 그래픽 신호 생성기, 시계 복구 회로 및 오류 분석 기능을 통합하는 테스트 도구입니다.4채널 평행 테스트를 지원합니다., 각 채널 속도는 최대 24.529Gb/s로 다양한 고속 통신 장치 테스트 요구 사항에 적합합니다.
제품 특성
고 정밀과 높은 성능: 오류 테스트는 테스트 결과의 정확성과 신뢰성을 보장하기 위해 고 정밀 오류 테스트를 제공 할 수 있습니다.
다채널 병렬 테스트: 4채널 병렬 테스트를 지원하고, 테스트 효율성을 향상시킵니다. 특히 여러 장치를 동시에 테스트해야 합니다.
튜닝 가능성: 속도 범위는 24.5Gb/s에서 29Gb/s까지 조정할 수 있어 다른 속도 장치의 테스트 요구를 충족시킬 수 있다.
통합 설계: 다양한 테스트 기능이 하나로 통합되어 장비의 크기와 복잡성을 줄이고 사용 편의성을 향상시킵니다.
풍부한 테스트 기능: 기본 오류 테스트 외에도 눈 지도 테스트, 전송 시스템 비트 속도 및 특성 테스트를 지원합니다.
조작 용이: 일반적으로 친근한 사용자 인터페이스와 간단한 운영 흐름이 있으므로 운영자가 신속하게 시작하여 테스트 작업을 효율적으로 완료 할 수 있습니다.
사양
| 절대 최대 등급 | 기호 | 미네 | 타이프. | 맥스 | 단위 | 참고문서 |
| 저장 온도 | 츠 | - 20 | ∙ | 70 | °C | |
| AC 전압 범위 | VAC | 90 | ∙ | 246 | VAC | |
| AC 전압 주파수 범위 | VFREQ | 47 | ∙ | 63 | Hz | |
| 데이터 RF 전압 입력 | VinData | -0.3 | ∙ | 1.2 | V | |
| 시계 전압 입력 | VinClk | 0 | ∙ | 1.2 | V | |
| USB 핀 전압 | VinUSB | -0.3 | ∙ | 5.5 | V | |
| RF 및 시계 ESD HBM | RFesdH | -1000 | ∙ | 1000 | V | |
| RF, 시계 및 USB 라치업 | Vl | -100 | ∙ | 100 | mA | |
| USB ESD HBM | USBesdH | -2000년 | ∙ | 2000 | V | |
| USB ESD CDM | USBesdC | -500 | ∙ | 500 | V | |
| 전기 특성 | 기호 | 미네 | 타이프. | 맥스 | 단위 | 참고문서 |
| 케이스 온도 | Tc | 5 | ∙ | 45 | °C | |
| AC 공급 전류 | Icc | 0.75 | 200 | ∙ | mA | |
| 보드율 (NRZ 형식) | BR | 12.25/24.5 | 14.5/29 | Gb/s | ||
| 바우드 비율 설정점 정확성 | BRa | -10 | ∙ | 10 | PPM | (고기 1) |
| 보드율 PPM 오프셋 | BRo | -999 | ∙ | 999 | PPM | 1 PPM 단계 크기 |
| 초기화 시간에 전력 | 톤 | ∙ | ∙ | 15 | 2초 | |
| 눈 단계 단계 | EMp | ∙ | ∙ | 128 | 단계 | 단위당.16pS |
| 눈 의 넓이 단계 | EMv | ∙ | ∙ | 64 | 단계 | 단위당 8mV |
| 참고 1: 노화, 온도 및 전압 | ||||||
적용 범위
4채널의 24.5~29Gb/s 조정 가능한 오류 미터는 광 통신 분야에서 광범위한 응용 프로그램을 가지고 있으며, 다음 측면을 포함하지만 이에 국한되지 않습니다.
광적 송수신 모듈 테스트: CFP2, CFP4, QSFP28, SFP+, XFP 및 기타 모듈 오류 테스트와 같이.
광전기 부품 및 장비 테스트: TOSA, ROSA, 레이저 및 다른 광전기 부품 및 장비 오류 테스트와 같은 것.
고속 통합 회로 및 회로 보드 테스트: Gbps 클래스 통합 회로 (IC) 및 회로 보드 (PCB) 의 오류 성능을 테스트하는 데 사용됩니다.
시리즈 버스 및 고속 백플레인 설계 테스트: 시리즈 버스 및 고속 백플레인 설계 과정에서 시스템의 신호 무결성 및 비트 오류율을 확인하는 데 사용됩니다.
광전달망 설치 테스트 및 문제 해결:광 전송 네트워크의 설치 및 시동 시 시스템 오류 성능을 테스트하고 오류를 해결하는 데 사용됩니다..
