제품 상세 정보:
|
| 센서 소자: | 잉아아스 | 작동 파장 범위: | 사용자 정의 가능 |
|---|---|---|---|
| 파워 레인지: | + 5 ~ -70 데이터 베이스 관리 프로그램 | 반사 특성 범위: | 0~60 dB |
| 상대적 정확도 - 삽입 손실: | < 0=""> | 힘: | 100 ~ 240 Ｖ AC |
| 무게: | 3.5Kg | ||
| 강조하다: | 선택적 두 개의 파장 삽입 손실 기기,이중 파장 삽입 손실 기기 |
||

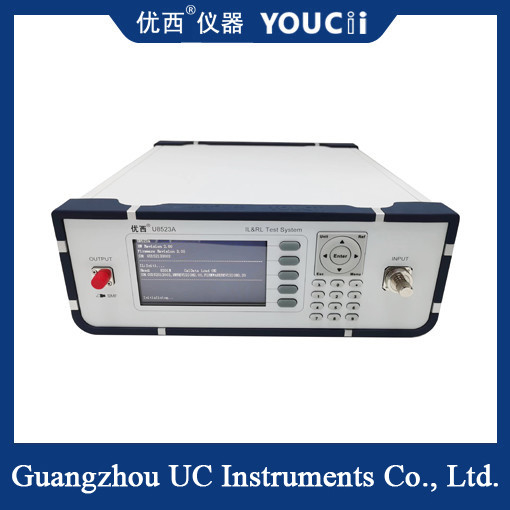

듀얼 파장 삽입 손실 측정기의 작동 파장은 선택 사항입니다.
듀얼 파장 삽입 손실 분석기는 광섬유 통신 시스템에서 수동 장치(예: 커넥터, 커플러 등)의 삽입 손실(IL) 및 반사 손실(RL)을 측정하는 데 특별히 사용되는 일종의 기기입니다.
개요
듀얼 파장 삽입 손실 테스터는 두 개의 다른 파장(일반적으로 1310nm 및 1550nm)에서 삽입 손실 및 반사 손실을 측정할 수 있는 고정밀 테스트 장치입니다. 이 기기는 광섬유 통신 시스템의 개발, 생산 및 유지 관리에 중요한 역할을 합니다.
둘째, 작동 원리
브리지 원리에 노이즈 소스 쌍을 삽입하여 듀얼 파장 플러깅 백 손실 기기는 부하 및 무부하 조건에서 테스트 회로를 측정할 수 있습니다. 테스트 과정에서 기기는 특정 주파수와 전력의 테스트 신호를 출력한 다음, 테스트 신호의 입사 및 반사 전력을 측정하여 특정 파장에서 측정된 장치의 삽입 손실 값과 반사 손실 값을 계산합니다.
특징
듀얼 파장 측정: 서로 다른 파장에서의 테스트 요구 사항을 충족하기 위해 두 개의 다른 파장(1310nm 및 1550nm)에서 측정할 수 있습니다.
고정밀: 고급 테스트 기술과 알고리즘을 사용하여 고정밀 삽입 손실 및 반사 손실 측정을 달성할 수 있습니다.
간편한 작동: 직관적인 사용자 인터페이스와 간단한 작동 흐름을 통해 사용자는 프롬프트에 따라 테스트를 완료하기만 하면 됩니다.
데이터 기록 및 분석: 테스트 데이터를 자동으로 기록하고 데이터 분석 기능을 제공하여 사용자가 테스트 중인 장치의 성능을 더 잘 이해하도록 돕습니다.
사양
| 모델 # | U8523 |
| 센서 요소 | InGaAs |
| 작동 파장 범위 | 1310 / 1550 nm |
| 전력 범위 | + 5 ~ -70 dBm |
| 반사 손실 범위 | 0~60 dB |
| 적용 광섬유 유형 | 표준 SM |
| 상대 정확도 – 반사 손실 | ± 0.4 dB |
| 절대 전력 정확도 | ± 0.2 dB |
| 상대 정확도 – 삽입 손실 | < 0.02 dB 일반 |
| 인터페이스 | RS232 |
| 전원 | 100 ~ 240 V AC |
| 작동 온도 | 0～ +40℃ |
| 보관 온도 | -30～+80℃ |
| 재보정 주기 | 2년 |
| 치수 | 245mm W×105mm H×320mm D |
| 무게 | 3.5 kg |
사용 절차
테스트 준비: 장치가 제대로 연결되어 있고 예열되었는지 확인합니다. 측정 라인 삽입의 손상 값이 적합한지, 단면이 깨끗한지 확인합니다.
반사 손실 0으로 설정: 마킹 라인의 시작 부분을 광원 출력 인터페이스에 연결하고, 마킹 라인의 다른 쪽 끝을 와인딩 로드로 감아 반사 손실 채널의 광 전력 값을 지정된 범위 내로 조정한 다음, 반사 손실 창에 -00-이 표시될 때까지 Zero 키를 누릅니다.
반사 손실 보정: 감겨진 마킹 라인을 풀고, 마킹 라인의 끝을 광 전력 미터 인터페이스에 삽입한 다음, 보정을 위해 Ref 키를 누릅니다.
반사 손실 측정: 표준 점퍼를 테스트 중인 장치에 연결하고, 테스트 중인 장치의 다른 쪽 끝을 4~5회 감으면 기기에 표시되는 값은 해당 장치의 해당 파장의 반사 손실 값입니다.
