제품 상세 정보:
|
| 보증: | 1년 | 재보정 기간: | 2년 |
|---|---|---|---|
| 상대 불확도: | 전형적인 < 0.02 dB | 동력 요건: | 100 ~ 240V AC 전압 |
| 작동 온도: | 50' Ｃ에 대한 0' Ｃ | 저장 온도: | 60' Ｃ에 대한 -20' Ｃ |
| 소재: | 금속 | ||
| 강조하다: | 48채널 광전력계,다중 광 경로 광 전력 계측기,경제적인 광전력계 |
||

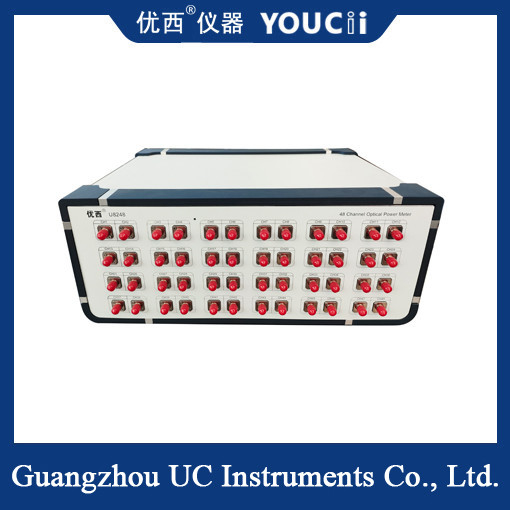

48채널 경제적인 광전력 계측기 동시에 여러 광 경로를 측정
An optical power meter is an instrument based on the photoelectric effect and optical detection technology used to measure the output power of a light source and the power attenuation of an optical signal in an optical fiber or optical waveguide.
48채널 광전력 계측기는 최대 48개의 다른 광 경로의 광전력을 동시에 측정할 수 있어 측정 효율과 정확도를 크게 향상시킵니다.
어떻게 작동하는지:
핵심 구성 요소는 빛 신호를 전기 신호로 변환하는 빛 감지기입니다. 일반적인 빛 감지기는 광 다이오드 (PD) 및 광 증폭 튜브 (PMT) 입니다.
빛 신호가 빛 탐지기의 표면에 닿을 때 광자의 에너지는 전류 또는 전압 신호를 형성하는 광전자 생산을 자극합니다.이 전기 신호의 크기를 측정함으로써, 광 신호의 전력 값을 얻을 수 있습니다.
| 모델 # | U8201 | U8202 | U8248 | U820XH |
| 채널 수 | 1 | 2 | 48 | X |
| 전력 범위 | +10 ~ -65dBm | +25 ~ -50dBm | ||
| 파장 범위 | 850 ~ 1700 nm | |||
| 캘리브레이션 파장 | 850/980/1310/1490/1550/1610 nm | |||
| 적용용 섬유 종류 | 표준 SM 및 MM 최대 62.5um 핵 크기 | |||
|
절대 기준 조건에서의 불확실성 (정확성) |
± 4% (1200 nm ~ 1610 nm) | |||
|
상대적 기준 조건에서의 불확실성 (정확성) |
< 0.02 dB 전형적인 | |||
| 선형성 (전력) | ≤ ± 0.06 dB (1200 nm ~ 1610 nm, 0 ~ -50dBm) | |||
| 수익 손실 | > 40 dB | |||
| 작동 온도 | 0 °C +40 °C | |||
| 저장 온도 | -30 °C +80 °C | |||
| 재정형 기간 | 2년 | |||
| 크기 | 345mm W, 205mm H, 420mm D | |||
| 무게 | 20.0kg | |||
적용 시나리오:
통신장: 광 통신 시스템에서는 전력, 삽입 손실,광통신망의 신호 전송 품질을 보장하기 위한 광섬유 장비의 반사 손실 및 기타 매개 변수.
광섬유 전송 필드: 광섬유의 손실과 품질을 감지하고 광섬유 연결이 단단한지, 케이블 연결 박스가 결함이 있는지 등을 결정합니다.광섬유 전송의 안정성과 신뢰성을 보장하기 위해.
레이저 제조 현장: 레이저의 출력 전력을 테스트하고 레이저의 출력 전력이 지정 범위 내에서 안정적으로 유지되도록 레이저의 매개 변수를 조정합니다.
전자장비 시험장: 빛 방출 다이오드 (LED) 의 밝기, 빛의 밝기,전자 장비의 성능이 사양을 충족하는지 여부를 결정하기 위한 빛 센서 및 다른 매개 변수의 민감도.
