제품 상세 정보:
|
| 차원: | 245 밀리미터 Ｗ, 105 밀리미터 Ｈ, 320 밀리미터 Ｄ | 소재: | 금속 |
|---|---|---|---|
| 채널 수: | 8 | 파워 레인지: | +10 ~ -65dBm |
| 파장 범위: | 850 ~ 1700 nm | 눈금 측정 파장: | 850/980/1310/1490/1550/1610 nm |
| 적용 섬유형: | 62.5 um 핵심 사이즈에 달하는 표준 SM과 MM | ||
| 강조하다: | 고성능 광전력계,저렴한 광전력 계측기,다채널 광전력계 |
||

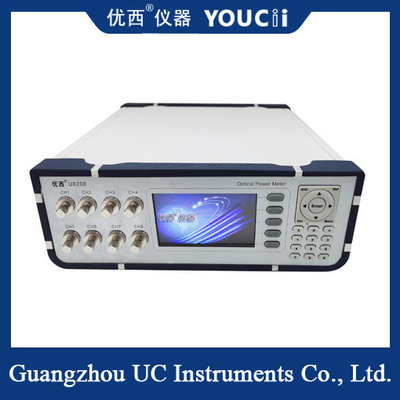

디스플레이가 있는 다채널 광전력 계측기는 저렴하고 고성능입니다.
다채널 광전력계 (多頻道光功率計) 는 여러 광원들의 전력을 측정하는 데 사용되는 기구이다. 다채널 광전력계에 대한 자세한 설명은 다음과 같다.
어떻게 작동하는지:
다채널 광전력 계측기는 입력 광 신호를 광 센서를 통해 전기 신호로 변환합니다.
전기 신호는 광전기 변환기로 디지털 신호로 변환됩니다.
데이터 수집 및 처리 단위는 각 채널의 전력 값을 얻기 위해 신호를 수집하고 처리합니다.
종류:
매트릭스 다채널 광전력 계측기: 일반적으로 자동 스캔 기능을 가지고 있으며, 여러 광원의 전력 값을 빠르게 스캔 할 수 있습니다.
선형 다채널 광전력 계측기: 일반적으로 더 높은 테스트 속도와 더 나은 감수성을 가지고 있습니다.
특징:
여러 광원들의 전력은 동시에 측정하여 시험 효율을 향상시킬 수 있습니다.
일부 모델 (반트톱 멀티 채널 광전력 계측기 등) 는 500us까지의 샘플링 속도,광전력 변화의 실시간 반영.
높은 정밀도, 큰 동적 범위, 자기 제로화, 자동 범위 등이 특징입니다.
USB 가상 일련 포트 통신 인터페이스를 통해 PC와 통신하고 실시간으로 테스트 데이터를 전송할 수 있습니다.
일부 모델은 현재 설정을 자동으로 저장하는 수정 값 설정을 저장하는 기능을 제공합니다.
기술 사양
| 모델 # | U8201 | U8202 | U8204 | U820XH |
| 채널 수 | 1 | 2 | 4 | X |
| 전력 범위 | +10 ~ -65dBm | +25 ~ -50dBm | ||
| 파장 범위 | 850 ~ 1700 nm | |||
| 캘리브레이션 파장 | 850/980/1310/1490/1550/1610 nm | |||
| 적용용 섬유 종류 | 표준 SM 및 MM 최대 62.5um 핵 크기 | |||
|
절대 기준 조건에서의 불확실성 (정확성) |
± 4% (1200 nm ~ 1610 nm) | |||
|
상대적 기준 조건에서의 불확실성 (정확성) |
< 0.02 dB 전형적인 | |||
| 선형성 (전력) | ≤ ± 0.06 dB (1200 nm ~ 1610 nm, 0 ~ -50dBm) | |||
| 수익 손실 | > 40 dB | |||
| 작동 온도 | 0 °C +40 °C | |||
| 저장 온도 | -30 °C +80 °C | |||
| 재정형 기간 | 2년 | |||
| 크기 | 245mm W, 105mm H, 320mm D | |||
| 무게 | 20.0kg | |||
적용 시나리오:
그것은 광섬유 통신 및 광전자 테스트와 같은 여러 광원의 전력을 동시에 측정해야하는 시나리오에 적합합니다.
