제품 상세 정보:
|
| 센서 소자: | 잉아아스 | 적용 섬유형: | 62.5 um 핵심 사이즈에 달하는 표준 SM과 MM |
|---|---|---|---|
| 수익 손실: | > 40 dB | 통신 인터페이스: | RS232 |
| 작동 온도: | 0 ~ +40C | 무게: | 0.5kg |
| 강조하다: | 단일 채널 미니 광학 전력 계측기,RS232 미니 광전력 계측기,미니 광학 전력계 |
||

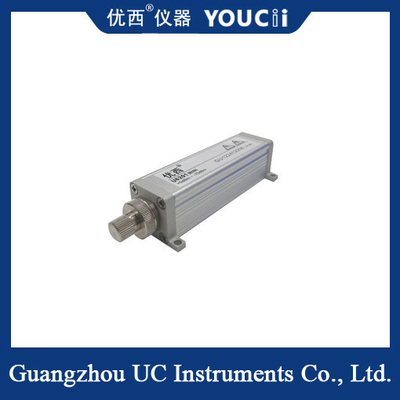

싱글 채널 미니 광학 전력 계측기는 뛰어난 성능과 작은 크기를 가지고 있습니다.
UC8201MINI 광전력 계측 모듈은 고정도 WD 분할 멀티플렉싱 DWDM 컴포넌트, 광파 유도 격자 배열 AWG 컴포넌트,평면 광학파도 PLC 부품, WSS, OPM, DPSK, 광학 증폭기 EDFA 및 기타 일반 광학 섬유 광학 측정 응용 프로그램.UC8201MINI는 콤팩트한 모양의 특징을 가지고 있습니다., 특히 다채널 광전력계 샘플링 시스템에 조립하기에 적합합니다.
해야죠
1WDM, GFF, AWG, PLC 장치 테스트
2입력 손실, 반환 손실 측정
3광섬유 센서, 광섬유 케이블 테스트
4양극화 모드 분산 PMD 및 양극화 의존적 손실 PDL 측정
5광섬유, 통신 연구 개발 연구실 시험
특이성
1빠른 시작과 높은 측정 정확성
2넓은 동적 전력 측정 범위
사양
| 모델 | U8201MINI |
| 센서 요소 | INGAA |
| 파장 범위 | 850 ~ 1700 nm |
| 캘리브레이션 파장 | 850/980/1310/1490/1550/1610 nm |
| 전력 범위 (dBm) | +7 ~ -70 dBm |
|
전력 샘플링 기간 (비율) |
1 ms ((1KHz) |
| 적용용 섬유 종류 | 표준 SM 및 MM 최대 62.5um 핵 크기 |
| 광적 입력 인터페이스 | FC/PC 또는 FC/APC |
|
기준 조건에서의 절대 불확실성 (정확성) |
± 4% (1200 nm ~ 1610 nm) |
|
기준 조건에서의 상대적 불확실성 (정확성) |
< 0.02 dB 전형적인 |
| 선형성 (전력) | ≤ ± 0.06 dB (1200 nm ~ 1610 nm, 5~ -50dBm) |
| 수익 손실 | > 40 dB |
| 통신 인터페이스 | RS232 |
| 캘리브레이션 기간 | 2년 |
| 작동 온도 | 0 ~ +40°C |
| 저장 온도 | -30 ~ +80°C |
| 크기 | 37mm W, 25mm H, 115mm D |
| 무게 | 0.5kg |
모듈 설명
앞쪽 끝 후쪽 끝
