제품 상세 정보:
|
| 검출기형: | 단일 채널 InGaAs | 전력 샘플링 기간: | ≥0.01ms |
|---|---|---|---|
| 수익 손실: | > 40dB | 전원 선형성: | ≤ +/- 0.02dB(1200nm ~ 1610nm, + 0~ -60dBm) |
| 작동 파장 범위: | 850 ~ 1700 nm | 적용 섬유형: | 표준 단일 모드 및 멀티 모드 섬유, 섬유 코어 지름 최대 62.5um |
| 강조하다: | 이중 채널 전력 계측기,고 정밀 전력 계측기,WD-디비전 멀티플렉스 전력계 |
||
고 정밀 WD-Division 멀티플렉싱 DWDM 컴포넌트를 위한 이중 채널 전력 계측기
요약

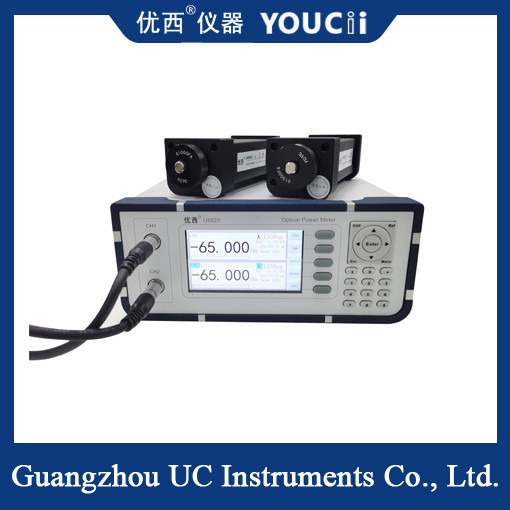

U8820B 듀얼 채널 광전력 계측기는 광저우 유시 회사가 업그레이드 한 고정도 및 광범위한 광전력 측정 도구입니다.장치는 두 독립적인 전력 계측기 채널을 제공합니다, 이는 광적 전력의 직접 측정과 광적 약화 손실의 상대 측정에 모두 사용될 수 있습니다.
U8820B 듀얼 채널 광 전력 미터 테스트는 더 편리하고 빠르고, 큰 크기의 HD LCD 디스플레이 측정 매개 변수, 패널 키가 직접 매개 변수를 설정하고, 작동은 매우 간단합니다.전력 계측기는 새로운 데이터 수집 및 처리 방법을 채택합니다, 더 큰 전력 측정 범위, 더 빠른 반응 속도 및 더 높은 안정성을 가지고 있습니다.
적용
1WDM, GFF, AWG, PLC 장치 테스트
2- 손실을 삽입하고 손실을 되돌리는 측정
3광섬유 센서, 광섬유 케이블 테스트
4양극화 모드 분산 PMD 및 양극화 의존적 손실 PDL 측정
5광섬유, 통신 연구 개발 연구실 시험
U8820B는 두 개의 광전력 프로브에 액세스 할 수있는 프로브 액세스 전력 미터입니다. 제품 사양은 다음과 같습니다.
| 모델 | U88201 | U88202 | U88203 | U88204 |
| 탐지기 유형 | 단일 채널 InGaAs | |||
| 작동 파장 범위 | 850 ~ 1700 nm | |||
| 전력 측정 범위 | +5-80dBm | +15~ -70dBm | +25~ -60dBm | +10~ -55dBm |
| 전력 샘플링 기간 | ≥0.01ms | |||
| 적용용 섬유 종류 | 표준 단일 모드 및 멀티 모드 섬유, 섬유 코어 지름 최대 62.5um | |||
| 절대적 정확성 | ±4% (1200 nm ~ 1610 nm) | |||
| 상대적 정확성 | < 0.02 dB 전형적 값 | |||
| 전력 선형성 | ≤+/- 0.02dB (1200 nm ~ 1610 nm, + 0 ~ -60 dBm) | |||
| 수익 손실 | > 40 dB | |||
| 캘리브레이션 사이클 | 2 몇 년 | |||
| 광적 입력 인터페이스 | 광섬유 클램핑 또는 FC/PC 커넥터 삽입을 지원합니다. | 필기 테스트 공간 수신 | ||
| 통신 인터페이스 | 7 코어 케이블 | |||
| 작동 온도 | 0~+40°C | |||
| 저장 온도 | -30~+80°C | |||
| 전체 차원 | 155mmL,60mmW,52mm H | |||
| 무게 | 0.51kg | |||
