제품 상세 정보:
|
| Number of channels: | 5 (4 electrical ports, 1 optical port, PG and ED support) | Signal differential output amplitude: | 200~1000 mV |
|---|---|---|---|
| Data signal input sensitivity: | 50m mVpp | USB HID response time: | 10 ms |
| 강조하다: | 패널 키 작동 속도 오류 미터,10G 가득 찬 비율 에러 미터 |
||

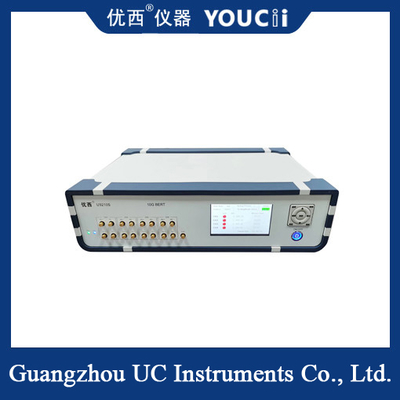

4채널 디스플레이 10G 풀 레이트 에러 미터는 패널 키 조작을 지원합니다.
U9210S 4채널 10G 풀 레이트 에러 미터는 몇 가지 주목할 만한 기능을 갖춘 강력한 테스트 장치입니다.
첫째, 4채널 병렬 PG 및 ED뿐만 아니라 단일 종단 클럭 출력을 지원하여 다중 채널 병렬 테스트의 요구 사항을 충족하고 테스트 효율성을 향상시킬 수 있습니다.
둘째, U9210S는 0.6144에서 15.0Gbps에 이르는 37개의 속도 포인트를 지원하므로 다양한 테스트 시나리오의 요구 사항을 충족하기 위해 광범위한 속도를 커버할 수 있습니다.
또한 PRBS7, PRBS9, PRBS15, PRBS23 및 PRBS31과 같은 다양한 코드 유형을 지원하여 사용자에게 더 많은 선택과 유연성을 제공합니다.
오류 감지 측면에서 U9210S는 연속 오류 감지 및 시간 제한 오류 모니터링을 지원하여 신호 전송의 문제를 정확하게 찾아내고 테스트 정확도를 향상시키는 데 도움이 됩니다.
사양번호
| 인수 | 최소 | 모델 | 최대 | 단위 | 1 |
| 데이터 속도 | 0.6144 | 0.614, 0.622, 1.25, 2.5, 5.0, 9.953, 10.00, 10.3125, 10.52, 11.09, 11.32, 11.7, 12, 12.5, 14.025, 14.5, 15 등 | 15.0 | Gbps | 2 |
| 채널 수 | 5 (4개의 전기 포트, 1개의 광 포트, PG 및 ED 지원) | 3 | |||
| 코드 패턴 | PRBS7, PRBS9, PRBS15, PRBS23, PRBS31 | 4 | |||
| 상승 및 하강 시간 (20% ~ 80%) | 18 | 23 | ps | 8 | |
| 패턴 반전 | 송수신단에서 신호 반전 지원 | 6 | |||
| 신호 차동 출력 진폭 | 200 | 600 | 1000 | mV | 7 |
| 데이터 출력 지터 (RMS) | 1.5(10.3125G) | ps | 8 | ||
| 데이터 입력/출력 인터페이스 | 차동, AC 결합, 50옴 임피던스, SMA | 9 | |||
| 클럭 출력 | 100 | 156.25 | MHz | MHz | 10 |
| 25 | 50 | °C | 11 | ||
| 데이터 출력 아이 교차점 | 49 | 50 | °C | % | 12 |
| USB HID 응답 시간 | 10 | 25 | 13 | ||
| 작동 온도 | 10 | 25 | 50 | °C | 14 |
| 작동 전압 (AC) | 180 | 220 | 250 | V |
