제품 상세 정보:
|
| 자료 비율: | 0.622~15Gbps | 패턴 반전: | 전송 및 수신 측에서 신호 반전 지원 |
|---|---|---|---|
| 데이터 신호 입력 감도: | 50mVpp | 자료 출력 지터 (RMS): | 1.5 ((10.3125G) ps |
| 강조하다: | 표시 4 채널 오류 미터,10G 4 채널 오류 미터,디스플레이 4 채널 오류 미터 |
||

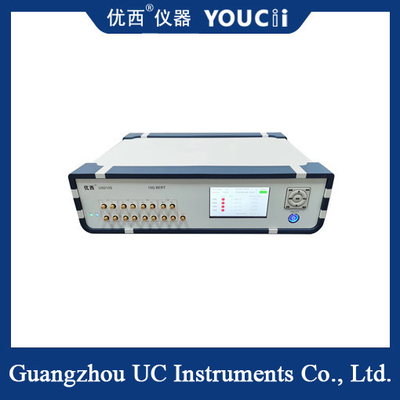

디스플레이와 함께 4 채널 10G 전체 비율 오류 미터 평행 PG 및 ED
U9210S는 4개의 채널과 디스플레이를 가진 10G 풀 레이트 오류 미터이다. 이 장치의 주요 특징은 다음과 같다:
4채널 평행 PG와 ED, 단일 끝 시계 출력, 여러 채널의 데이터를 동시에 처리할 수 있어 업무 효율성을 크게 향상시킵니다.
PG 및 ED 지원 속도는 0.6144에서 15.0Gbps까지 총 37 레이트 포인트로 데이터 전송 요구의 다른 속도에 적응 할 수 있습니다.
PRBS7, PRBS9, PRBS15, PRBS23, PRBS31을 포함한 여러 코드 유형을 지원하여 장치의 유연성과 적응성을 높입니다.
연속적인 비트 오류 탐지 및 주기적인 비트 오류 모니터링이 지원됩니다.문제를 적시에 발견하고 해결하는 데 도움이 되고 데이터 전송의 정확성과 안정성을 보장합니다..
디스플레이 화면으로, 패널 버튼 동작을 지원하여 사용자가 직관적으로 장치 상태를보고 작동 할 수 있습니다.
통신 모드는 장치와 사용자 연결 및 데이터 전송을 촉진하기 위해 USB HID (디스크 무료) 또는 USB-COM를 지원합니다.
S가시화
| - 아니 | 주장 | 분 | 모델 | 맥스 | 단위 |
| 1 | 데이터 비율 | 0.6144 | 0.614,0.622,1.25,2.5,5.0,9.953,10.00,10.3125,10.52,11.09,11.32,11.7,12,12.5,14.025,14.515 등등 | 15.0 | Gbit/s |
| 2 | 채널 수 | 5 (전기 포트 4개, 광 포트 1개, PG 및 ED 지원) | |||
| 3 | 코드 패턴 | PRBS7,PRBS9,PRBS15,PRBS23,PRBS31 | |||
| 4 | 상승 및 하락 시간 (20% ~ 80%) | 18 | 23 | ps | |
| 5 | 패턴 반전 | 송신 및 수신 끝에서 신호 반전을 지원 | |||
| 6 | 시그널 차차 출력 진폭 | 200 | 600 | 1000 | mV |
| 7 | 데이터 출력 jitter (RMS) | 1.5 ((10.3125G) | ps | ||
| 8 | 데이터 입력/출력 인터페이스 | 디퍼셜리얼, AC 커플링, 50오hm 임피던스, SMA | |||
| 9 | 시계 출력 | 100 | 156.25 | 156.25 | MHz |
| 10 | 데이터 신호 입력 민감도 | 50 | mVpp | ||
| 11 | 데이터 출력 눈 교차점 | 49 | 50 | 54 | % |
| 12 | USB HID 응답 시간 | 10 | ms | ||
| 13 | 작동 온도 | 10 | 25 | 50 | °C |
| 14 | 작동 전압 (AC) | 180 | 220 | 250 | V |
