제품 상세 정보:
|
| Data rate: | 0.622~15 Gbps | Code pattern: | PRBS7、PRBS9、PRBS15、PRBS23、PRBS31 |
|---|---|---|---|
| Data output jitter (RMS): | 1.5（10.3125G） ps | Clock output: | 100~156.25 MHz |
| 강조하다: | 전기 채널 BERT 검사기,모든 채널 BERT 테스트 |
||

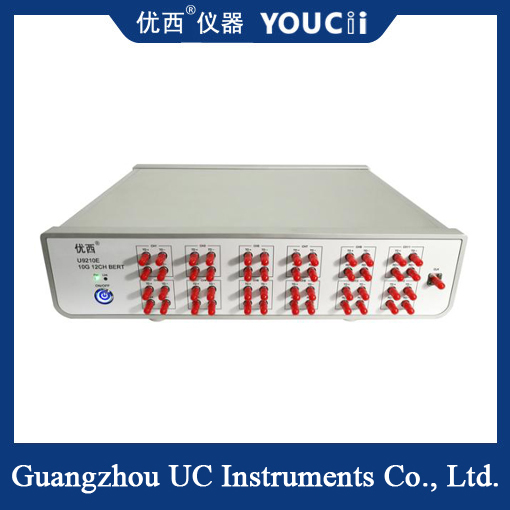

BERT 12 전기 채널, 모든 채널 동기 입력 및 출력
U9210E 12 채널 풀 레이트 에러 테스터는 강력하고 뛰어난 성능의 테스트 장비로, 주로 통신 시스템 에러율 테스트에 사용됩니다. 12개의 전기 채널을 가지고 있으며, 모든 채널은 동기 입력 및 출력을 달성할 수 있으며, 독립적인 에러 감지를 지원하여 통신 시스템의 성능과 품질을 포괄적이고 정확하게 평가할 수 있습니다.
이 에러 미터는 622M에서 15Gbps까지 풀 레이트 테스트를 지원하며, 이는 다양한 속도에서 테스트 요구 사항을 충족할 수 있고 매우 광범위한 응용 분야를 가지고 있음을 의미합니다. 또한 PRBS7, PRBS9, PRBS15, PRBS23, PRBS31과 같은 여러 의사 난수 코드 유형(PRBS)을 지원하여 다양한 유형의 신호를 시뮬레이션하여 보다 포괄적이고 현실적인 테스트 환경을 제공합니다.
S사양
| No. | 인수 | 최소 | 모델 | 최대 | 단위 |
| 1 | 데이터 속도 | 0.622 | 0.622,1.25,2.125,2.488,2.5,3.07,3.125,4.25,5.0,6.144,6.25,7.5,8.5 ,9.953,10.00,10.3125,10.52,10.709,11.09,11.32,11.7,14.025,15 | 15 | Gbps |
| 2 | 코드 패턴 | PRBS7,PRBS9,PRBS15,PRBS23,PRBS31 | |||
| 3 | 상승 및 하강 시간(20% ~ 80%) | 18 | 23 | ps | |
| 4 | 패턴 반전 | 수신단에서 신호 반전 지원 | |||
| 5 | 신호 출력 진폭(단일 종단) | 200 | 800 | 1000 | mV |
| 6 | 데이터 출력 지터(RMS) | 1.5(10.3125G) | ps | ||
| 7 | 데이터 입력/출력 인터페이스 | 차동, AC 결합, 50옴 임피던스, SMA | |||
| 8 | 클럭 출력 | 100 | 156.25 | 156.25 | MHz |
| 9 | 데이터 신호 입력 감도(단일 종단) | 0.1 | Vpp | ||
| 10 | 데이터 출력 아이 맵 교차점 | 50 | 52 | 54 | % |
| 11 | 작동 온도 | 10 | 25 | 50 | °C |
