제품 상세 정보:
|
| Wavelength range: | 1525.00 to 1568.00 nm | Absolute wavelength accuracy: | ±10 pm, Typ.＜ 4 pm |
|---|---|---|---|
| Relative wavelength accuracy: | ± 5 pm, Typ. ± 2 pm | Power repeatability: | ± 0.05dB |
| Output Power: | ≥12dBm | Sweep speed: | ≤25us per step（40,000 step/s） |
| 강조하다: | PC 제어 광원 모듈,조절 가능한 광원 모듈,C 대역 광원 모듈 |
||

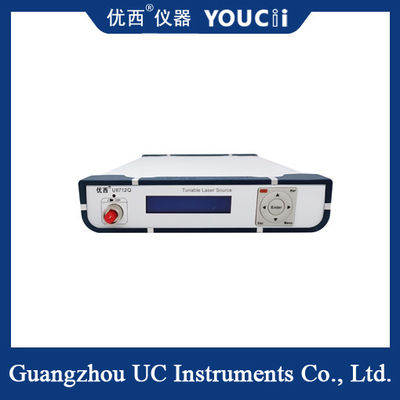

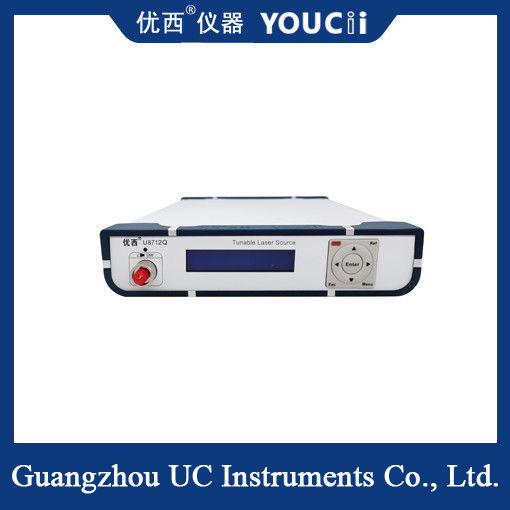

PC 제어 고속 스캐닝 C-밴드 가변 광원 모듈
U8712Q PC 제어 고속 스캐닝 가변 광원 모듈의 기능은 주로 고정밀 광섬유 부품의 측정 및 응용 분야에 반영됩니다. 파장 분할 다중화(DWDM) 부품, 광 도파관 격자 배열(AWG) 부품, 평면 광 도파관(PLC) 부품 및 광 증폭기(EDFA)와 같은 주요 부품의 고정밀 테스트를 가능하게 합니다.
또한, 이 모듈은 특히 광섬유 브래그 격자 센서의 빠른 스캐닝 테스트에 적합하며, 연구원과 기술자에게 정확하고 효율적인 테스트 데이터를 제공하여 광섬유 광학 시스템의 성능을 더 잘 이해하고 최적화하는 데 도움을 줍니다.
동시에, U8712Q 모듈은 컴퓨터와 연결하는 기능도 갖추고 있으며, USB 케이블과 Youxi 계측기에서 제공하는 PC 제어 소프트웨어를 통해 사용자는 쉽게 통신하고 제어하여 고정밀, 고출력, 소형, 빠른 시작 및 저렴한 가격의 가변 레이저 광원 측정 시스템을 구성할 수 있습니다.
사양
| 모델 # | U8712Q |
| 파장 범위 | 1526.00 ~ 1568.00 nm |
| 출력 전력 | ≥12dBm |
| 파장 분해능 | 1.0 pm |
| 절대 파장 정확도 | ±10 pm, Typ.＜ 4 pm |
| 상대 파장 정확도 | ± 5 pm, Typ. ± 2 pm |
| 파장 반복성 | ±2 pm, Typ. ± 1 pm |
| 파장 안정성 | ≤ ± 2 pm |
| 스윕 속도 | ≤25us per step(40,000 step/s) |
| 전력 안정성 | ± 0.01dB, 15분；±0.05, 1시간；±0.1 dB, 24시간. |
| 전력 반복성 | ± 0.05dB |
| 전력 선형성 | ± 0.3dB |
| 파장별 전력 리플 | 0.3dB typ., 0.5dB max. |
| 측면 모드 억제비 | ≥ 45 dB |
| 출력 광 인터페이스 | PM, FC/APC 또는 FC/PC 커넥터 |
| 인터페이스 | RS232 또는 USB |
| 출력 트리거 포트 | BNC 트리거 |
| 전원 | 3.3 V; 4.5A |
| 크기 | 235 mm W, 55mm H, 165 mm D |
| 무게 | 1.0 kg |
