제품 상세 정보:
|
| 자료 비율(gbp): | 0.622、1.25、2.125、2.488、2.5、3.07、3.125、4.25、5.0、6.144、6.25、7.5、8.5 、9.953、10.00、10.3125、10.52、10.709、 | 상승과 하강 시간 (20% 내지 80%): | 18 |
|---|---|---|---|
| 자료 입출력 인터페이스: | 디퍼셜리얼, AC 커플링, 50오hm 임피던스, SMA | 클록 출력(MHz): | 100~156.25 |
| 작동 온도 (' Ｃ): | 10~50 | 데이터 신호 입력 민감도 (Vpp): | 0.1 |
| 강조하다: | 연속 탐지 오류 탐지,연속 탐지 풀 레이트 오류 탐지 |
||

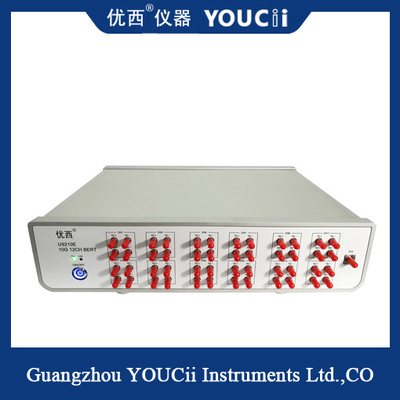

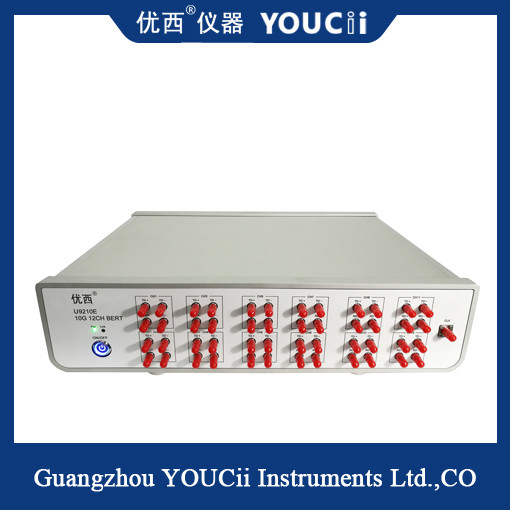

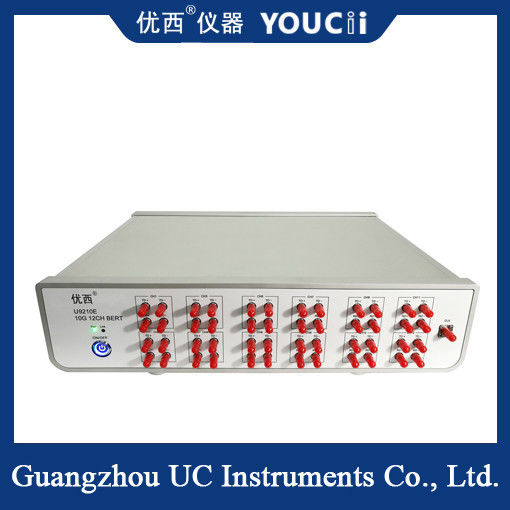

풀 레이트 오류 탐지기는 연속 오류 탐지를 지원합니다.
성능 특성
12 전기 채널, 모든 채널은 동기 입력 및 출력, 오류 코드 테스트는 독립 될 수 있습니다.
연속 오류 탐지 및 타이밍 오류 탐지 지원
622M에서 15Gbps까지의 풀 레이트를 지원합니다.
지원 코드 유형: PRBS7 / PRBS 9 / PRBS 15 / PRBS 23 / PRBS 31
하나는 저조동 시계의 출력을 채널합니다.
통신 모드 USB HID
12채널 풀 레이트 에러 미터는 여러 채널을 가지고 있으며 여러 데이터 스트림의 오류를 동시에 감지할 수 있습니다. 이러한 장치들은 일반적으로 여러 데이터 전송 속도를 지원합니다.낮은 속도 및 고속 데이터 전송을 포함하여또한, 그것은 또한 필요에 따라 탐지 시간 및 탐지 간격을 설정할 수 있는 연속 오류 탐지 및 타이밍 오류 모니터링 기능이 있습니다.
S가시화
| - 아니 | 주장 | 분 | 모델 | 맥스 | 단위 |
| 1 | 데이터 비율 | 0.622 | 0.622,1.25,2.125,2.488,2.5,3.07,3.125,4.25,5.0,6.144,6.25,7.5,8. 59.953,10.00,10.3125,10.52,10.709,11.09,11.32,11.7,14.025,15 | 15 | Gbit/s |
| 2 | 코드 패턴 | PRBS7,PRBS9,PRBS15,PRBS23,PRBS31 | |||
| 3 | 상승 및 하락 시간 (20% ~ 80%) | 18 | 23 | ps | |
| 4 | 패턴 반전 | 수신 끝에서 신호 반전을 지원합니다 | |||
| 5 | 신호 출력 진폭 (일종) | 200 | 800 | 1000 | mV |
| 6 | 데이터 출력 jitter (RMS) | 1.5 ((10.3125G) | ps | ||
| 7 | 데이터 입력/출력 인터페이스 | 디퍼셜리얼, AC 커플링, 50오hm 임피던스, SMA | |||
| 8 | 시계 출력 | 100 | 156.25 | 156.25 | MHz |
| 9 | 데이터 신호 입력 민감도 (일종) | 0.1 | Vpp | ||
| 10 | 데이터 출력 눈 지도 교차점 | 50 | 52 | 54 | % |
| 11 | 작동 온도 | 10 | 25 | 50 | °C |
