| Data rate range: | 25~29 Gbps/Gbaud | Wavelength range: | 800~1650 nm |
|---|---|---|---|
| Output electrical clock amplitude: | 500 mVpp | The clock output jitter randomly: | 300~800 fs |
| Power supply voltage: | 4~5.5V | Operating temperature: | 10~70 ℃ |
| 강조하다: | SFP28/56 시계 복원 모듈,PAM4 클럭 복구 모듈 |
||

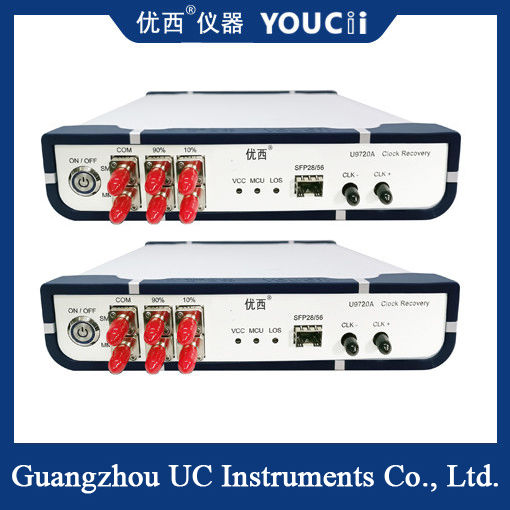

32Gbaud PAM4 클럭 복구 모듈 (SFP28/56 광 포트 포함)
U9720A CDR (클럭 복구 모듈)은 주로 클럭 트리거 없이 테스트 환경에서 클럭 복구 신호를 제공하여 샘플링 오실로스코프를 사용하여 장치의 광 아이 다이어그램을 테스트하는 데 사용됩니다. 일반적인 응용 분야는 광 네트워크 장비 또는 PON 응용 분야의 BOB 제품 테스트입니다. 광학 장치 자체에는 주파수 분할 클럭 출력이 없으므로 광 아이 다이어그램을 테스트할 때 샘플링 오실로스코프를 트리거하려면 클럭 신호를 복구해야 합니다.
U9720A CDR은 SFP28/56 광 포트를 가지고 있으며, SFP28/56, SR, LR, BIDI 및 기타 광 모듈과 같은 SFP28/56 캡슐화된 일반 SFP28/56에 적합합니다. NRZ 및 PAM4 신호를 지원합니다. 광 모듈의 수신단에서 광 신호를 전기 신호로 변환한 다음 전기 신호의 클럭을 추출하여 출력하기만 하면 됩니다. 클럭 신호는 주로 오실로스코프의 트리거 신호로 사용됩니다.
32G 클럭 복구 장비는 입력 신호에서 클럭 신호를 추출하고 복구하는 데 사용되는 고속 디지털 통신 시스템용 테스트 장비의 일종입니다. 고속 디지털 통신에서 클럭 신호의 안정성과 정확성은 데이터의 정확한 전송에 매우 중요합니다. 신호는 전송 과정에서 노이즈, 왜곡 및 기타 요인의 영향을 받아 클럭 신호의 품질이 저하될 수 있으므로 클럭 복구 장비를 사용하여 고품질 클럭 신호를 추출하고 복구해야 합니다.
S사양
| 기술 지표 | 최대 | 최소 | 단위 | |
| 데이터 속도 범위 | 29 | 25 | Gbps/Gbaud | |
| 파장 범위 (모듈에 의해 결정되는 단일 모드/멀티 모드) | 1650 | 800 | nm | |
| 광 입력 범위 (모듈 감도에 의해 결정됨) | +3 | -12 | dBm | |
| 클럭 복구 출력 주파수 분할 비율 | 2 / 4 / 8 / 16 / 64 / 256 | |||
| 출력 전기 클럭 진폭 | 500 (일반 값) | mVpp | ||
| CML 클럭 차동 출력 진폭 | 800 | 200 | mVpp | |
| 클럭 출력 지터 (임의) | 800 | 300 | fs | |
| 클럭 주파수 (28.1Gbps를 예로) | 14.05 | 0.11 | GHz | |
| 내부 신호 손실 감지 (LOS) | 128 (과부하) | 5 (감도) | mV | |
| 전원 전압 (외부 전원 입력 전압) | 5.5 | 4 | V | |
| 작동 온도 | 70 | 10 | ℃ | |
| 적응형 모듈 유형 (NRZ 및 PAM4 신호 지원) | SFP28/56, SR, LR, BIDI | |||
