제품 상세 정보:
|
| Number of channels: | 5（4Electrical port, 1 optical port, PG and ED supported） | Code pattern: | PRBS7、PRBS9、PRBS15、PRBS23、PRBS31 |
|---|---|---|---|
| Rise and fall time (20% to 80%）: | 18~23 ps | Data input/output interface: | Differential, AC coupling, 50 ohm impedance, SMA |
| Data output eye crosspoint: | 49~54% | Operating temperature: | 10~50% |
| 강조하다: | 일단 시계 출력 속도 오류 미터,단면 속도 오류 미터,10G 속도 오류 미터 |
||

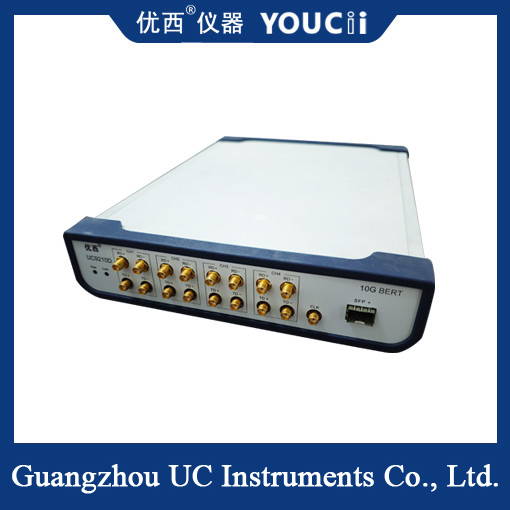

단일 종단 클럭 출력 10G 풀 레이트 에러 미터
풀 레이트 에러 미터 요약:
풀 레이트 에러 미터는 디지털 통신 시스템의 비트 오류율을 측정하는 데 사용되는 장비입니다. 다양한 속도의 데이터 스트림을 생성하고 수신단에서 오류 코드 수를 감지하여 통신 시스템의 성능을 평가할 수 있습니다.
풀 레이트 에러 미터는 일반적으로 비트 오류 테스트, 프레임 오류 테스트 및 비트 오류율 테스트를 포함한 다양한 테스트 모드를 가지고 있습니다. 비트 오류율, 비트 오류 분포 및 비트 오류 유형과 같은 매개변수를 측정하여 사용자가 통신 시스템의 성능을 포괄적으로 평가할 수 있도록 돕습니다.
또한 풀 레이트 에러 미터는 모뎀, 디지털 신호 프로세서, 광섬유 통신 장비 등과 같은 통신 장비의 성능을 테스트하는 데에도 사용할 수 있습니다. 다양한 통신 환경과 전송 속도를 시뮬레이션하여 장비의 성능 병목 현상과 잠재적인 문제를 감지하고 장비의 최적화 및 개선을 위한 강력한 지원을 제공할 수 있습니다.
기본 성능 특성:
1, 자사 채널 병렬 PG 및 ED; 단일 종단 클럭 출력.
2, 하나의 SFP 광 포트 채널.
3, PG 및 ED는 0.622 ~ 11.7Gbps의 속도를 지원합니다.
4, 지원되는 코드 유형: PRBS7 / PRBS 9 / PRBS 15 / PRBS 23 / PRBS 31.
사양No.
| 인수 | 최소 | 모델 | 최대 | 단위 | 1 |
| 데이터 속도 | 0.622 | 0.622,1.25,2.5,5.0,9.953,10.00,10.3125,10.52,11.09,11.32,11.7 | 11.7 | Gbps | 2 |
| 채널 수 | 5(4개의 전기 포트, 1개의 광 포트, PG 및 ED 지원) | 3 | |||
| 코드 패턴 | PRBS7,PRBS9,PRBS15,PRBS23,PRBS31 | 4 | |||
| 상승 및 하강 시간(20% ~ 80%) | 18 | 23 | ps | 8 | |
| 패턴 반전 | 송신 및 수신단에서 신호 반전 지원 | 6 | |||
| 신호 차동 출력 진폭 | 200 | 600 | 1000 | mV | 7 |
| 데이터 출력 지터(RMS) | 1.5(10.3125G) | ps | 8 | ||
| 데이터 입력/출력 인터페이스 | 차동, AC 결합, 50옴 임피던스, SMA | 9 | |||
| 클럭 출력 | 100 | 156.25 | MHz | MHz | 10 |
| 25 | 50 | °C | 11 | ||
| 데이터 출력 아이 교차점 | 49 | 50 | °C | % | 12 |
| USB HID 응답 시간 | 10 | 25 | 13 | ||
| 작동 온도 | 10 | 25 | 50 | °C | 14 |
| 작동 전압(AC) | 180 | 220 | 250 | V |
