제품 상세 정보:
|
| Data rate: | 0.622、1.25、2.5、5.0、9.953、10.00、10.3125、10.52、11.09、11.32、11.7 | Code pattern: | PRBS7、PRBS9、PRBS15、PRBS23、PRBS31 |
|---|---|---|---|
| Pattern reversal: | Supports signal inversion at the transmitting and receiving ends | Clock output: | 156.25 MHz |
| Data signal input sensitivity: | 50m Vpp | Signal differential output amplitude: | 200~1000 mV |
| 강조하다: | 10Gbit/S 비트 오류 미터,4 채널 비트 오류 미터 |
||

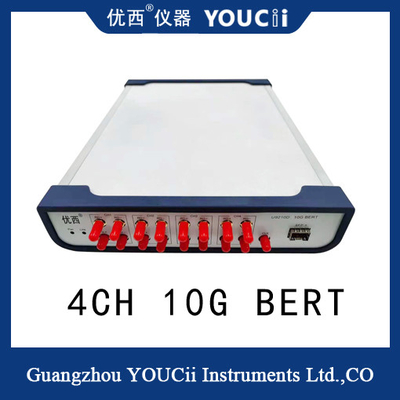

SFP 광 포트 채널 4 전기 포트 1 광 포트 10 Gbit/S 비트 오류 미터
기본 성능 특성:
1, 우리 채널 평행 PG 및 ED; 단일 끝 시계 출력.
2SFP 광 포트 채널 하나
3, PG 및 ED 지원 비율은 0.622에서 11.7 Gbps까지입니다.
4지원되는 코드 타입: PRBS7 / PRBS9 / PRBS15 / PRBS23 / PRBS31
5, 지속적인 비트 오류 탐지 및 주기적인 비트 오류 모니터링을 지원합니다.
6, 통신 모드: USB HID (디스크 무료) 또는 USB-COM
S가시화
| - 아니 | 주장 | 분 | 모델 | 맥스 | 단위 |
| 1 | 데이터 비율 | 0.622 | 0.622,1.25,2.5,5.0,9.953,10.00,10.3125,10.52,11.09,11.32,11.7 | 11.7 | Gbit/s |
| 2 | 채널 수 | 5 ((4전기 포트, 1 광 포트, PG 및 ED 지원) | |||
| 3 | 코드 패턴 | PRBS7,PRBS9,PRBS15,PRBS23,PRBS31 | |||
| 4 | 상승 및 하락 시간 (20% ~ 80%) | 18 | 23 | ps | |
| 5 | 패턴 반전 | 송신 및 수신 끝에서 신호 반전을 지원 | |||
| 6 | 시그널 차차 출력 진폭 | 200 | 600 | 1000 | mV |
| 7 | 데이터 출력 jitter (RMS) | 1.5 ((10.3125G) | ps | ||
| 8 | 데이터 입력/출력 인터페이스 | 디퍼셜리얼, AC 커플링, 50오hm 임피던스, SMA | |||
| 9 | 시계 출력 | 100 | 156.25 | 156.25 | MHz |
| 10 | 데이터 신호 입력 민감도 | 50 | mVpp | ||
| 11 | 데이터 출력 눈 교차점 | 49 | 50 | 54 | % |
| 12 | USB HID 응답 시간 | 10 | ms | ||
| 13 | 작동 온도 | 10 | 25 | 50 | °C |
| 14 | 작동 전압 (AC) | 180 | 220 | 250 | V |
풀 레이트 에러 미터는 디지털 통신 시스템에서 비트 에러 레이트를 측정하는 데 사용되는 도구입니다.그것은 다양한 속도 데이터 스트림을 생성하고 수신 끝에서 오류 코드 수를 감지 할 수 있습니다통신 시스템의 성능을 평가합니다.
풀 레이트 오류 탐지기는 일반적으로 여러 레이트 옵션을 가지고 있으며 다른 레이트에서 데이터 전송을 시뮬레이션 할 수 있습니다.그것은 실제 통신 환경에서 데이터 전송을 시뮬레이션하기 위해 비트의 무작위 스트림 또는 미리 정의 된 테스트 패턴을 생성 할 수 있습니다수신 끝에서 오류 미터는 오류 코드를 감지하고 계산하고 특정 형식으로 표시하여 사용자가 통신 시스템의 성능을 분석 할 수 있습니다.
