제품 상세 정보:
|
| 전력 소비: | 20W | 작동 온도 범위: | 0~55' Ｃ |
|---|---|---|---|
| 크기: | 235 Ｘ 55 Ｘ 320 밀리미터 | 공급 전압: | 100~240V |
| 강조하다: | 100G 오류 미터 광전력 미터,20W 광전력계 |
||

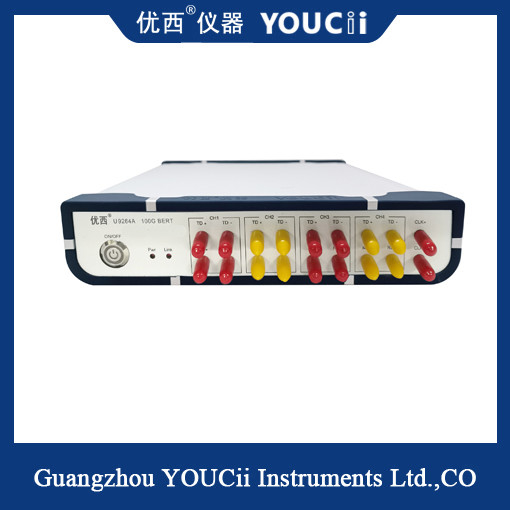

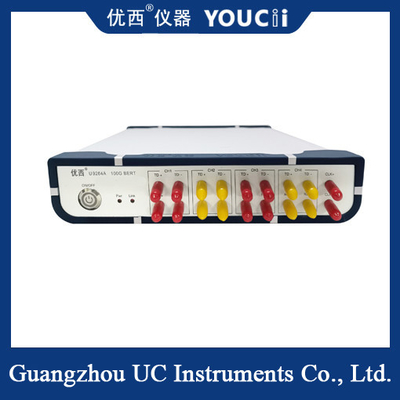

광 장치 테스트 100G 오류 미터 테스트 플랫폼 신호 소스
요약
U9264A는 100G 제품 오류 검사기입니다. 광 장치, 고속 케이블, 광 모듈 및 통신 시스템의 개발 및 생산 테스트에 사용할 수 있습니다.9에서 여러 비율을 지원합니다..953Gbps에서 14.5Gbps로 그리고 25Gbps에서 29Gbps로
적용
●모든 종류의 조명 모듈 (QSFP28 CFP2, CFP4, SFP28, SFP+, QSFP+, CFP) 및 오류 테스트 서브시스템에 적용됩니다.
●액티브 및 패시브 케이블 및 액티브 광섬유의 비트 오류 테스트에 적용됩니다.
●10G 및 100G 테스트 플랫폼의 신호 소스로 사용할 수 있습니다.
특이성
●9.953Gbps에서 14.5Gbps, 그리고 25Gbps에서 29Gbps까지의 복수의 속도를 지원합니다.
●프로그래밍 가능한 코드 생성기 4개와 오류 탐지기를 4개 통합합니다.
●내부 통합 시계 모듈
●오류 탐지기 통합 시계 복구 장치
100G 오류 미터는 주로 독립 비트 오류 속도 (BER) 와 연결된 디지털 통신 시스템의 신호 무결성을 테스트하는 데 사용됩니다.그것은 직관적으로 테스트 부분의 수신 능력을 표시 할 수 있습니다, 전송 시스템 비트 속도, 전송 시스템 특성, 속도, 코드 그래픽 전송 시스템 알람 등 기능이 있습니다.
스펙트럼 매개 변수
| 매개 변수 | 분 | 종류 | 맥스 | 단위 | |
| 일반 매개 변수 | |||||
| 공급 전압 | 100 | 220 | 240 | V | AC, 50-60HZ |
| 전력 소비 | 20 | W | |||
| 작동 온도 범위 | 0 | 55 | °C | ||
| 크기 | 235 x 55 x 320 | mm | |||
| BERT(ED) | |||||
| 입력 레벨 범위 | 100 | ∙ | 1200 | mVppd | 변속 연결된 차차 입력 |
| 입력 속도 범위 | 9.953 | ∙ | 29 | Gbit/s | |
| 100 | 오프 | 분차 | |||
| 커넥터 타입 | SMA | 차차, 앞 패널 | |||
| 지원 패턴 | PRBS 2n-1, n=7, 9, 10, 11, 15,23, 31, 최대 20비트/Ch, 사용자 정의 | 속도 9.953~14.5Gbps | |||
| PRBS 2n-1, n=9, 15, 31 | 속도 25~29Gbps | ||||
| 프로그램 가능한 패턴 생성기 (PPG) | |||||
| 출력 레벨 범위 | 200 | ∙ | 1100 | mVppd | 변속 연결된 차차 입력 |
| 출력 속도 범위 | 9.953 | ∙ | 29 | Gbit/s | 9.953~14.5 / 25~29Gbps |
| 출력 저항 | 100 | 오프 | 분차 | ||
