제품 상세 정보:
|
| Sensor Element: | InGaAs | Calibration wavelength: | 980/1310/1490 / 1510~1640nm Continuous calibration |
|---|---|---|---|
| optical Input Interface: | Supporting bare fiber joint or FC/LC/SC Adapter | Communication Interface: | USB + trig |
| Power sampling period（Rate）: | 10 us（100KHz） | Weight: | 1.0kg |
| 강조하다: | 작은 크기의 광전력 계측기,고성능 광전력계 |
||

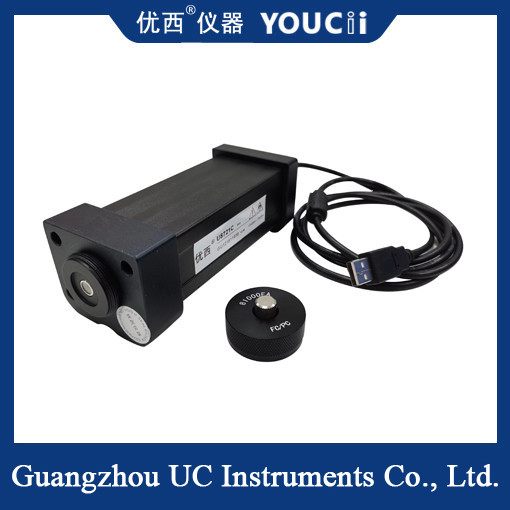

빠른 광 파워 미터 프로브, 소형 및 고성능
U8721은 USB 인터페이스 광 파워 미터 모듈입니다. 샘플링 주기가 마이크로초에 달하며, 고속으로 데이터를 수집하고 처리할 수 있습니다.
U8721 광 파워 미터 모듈은 PC와 연결된 USB 통신 포트를 제공합니다. 사용자는 데모 프로그램을 사용하여 U8721을 제어하고, 측정 값을 확인하고, 매개변수를 설정합니다. U8721 광 파워 미터 모듈은 DWDM 구성 요소, AWG & PLC 구성 요소, 광 증폭기를 테스트하고 기타 일반적인 광섬유 테스트 및 측정 응용 분야에서 뛰어난 성능을 제공합니다. 다른 U Instruments 파워 미터 모듈과 비교하여 U8721은 고속 샘플링과 소형 치수를 특징으로 하며, 다양한 형태와 다중 채널로 조립된 광 파워 미터 샘플링 시스템에 특히 적합합니다.
광 파워 미터 프로브는 광 파워를 측정하는 장치로, 일반적으로 광섬유 통신, 라이다 및 기타 분야에서 사용됩니다. 광 파워 미터 프로브는 광 신호를 전기 신호로 변환하여 광 파워를 측정할 수 있습니다.
일반적인 광 파워 미터 프로브는 결정형과 섬유형 두 가지 유형이 있습니다. 결정형 광 파워 미터 프로브는 결정체를 광전 변환 재료로 사용하고, 섬유형 광 파워 미터 프로브는 섬유를 광전 변환 재료로 사용합니다. 섬유 광 파워 미터 프로브는 더 높은 감도와 더 넓은 적용 범위를 가지므로 실제 응용 분야에서 더 흔하게 사용됩니다.
사양
| 제품 모델 | U8721C | U8721D |
| 센서 요소 | InGaAs | |
| 파장 범위 | 850 ~ 1700 nm | |
| 보정 파장 | 980/1310/1490 / 1510~1640nm 연속 보정 | |
| 파워 범위 | + 5 ~ -80dBm | |
|
파워 샘플링 주기(속도) |
10 us(100KHz) | |
| 응용 섬유 유형 | 표준 SM 및 MM | |
| 광 입력 인터페이스 | 베어 파이버 조인트 또는 FC/LC/SC 어댑터 지원 | |
|
참조 조건에서의 절대 불확실성(정확도) |
± 4% (1200 nm ~ 1610 nm) | |
|
참조 조건에서의 상대 불확실성(정확도) |
＜ 0.02 dB 일반 값 | |
| 선형성(파워) | ≤± 0.06dB (1200 ~ 1610 nm, + 0 ~ -60dBm) | |
| 반사 손실 | ＞ 40 dB | |
| 통신 인터페이스 | USB + 트리거 | USB + 트리거 + BNC 아날로그 수량 |
| 보정 주기 | 2년 | |
| 작동 온도 | 0 ~ +40℃ | |
| 보관 온도 | -30 ~ +80℃ | |
| 치수 | 52mm 높이, 60mm 너비, 150mm 깊이 | |
| 무게 | 1.0 kg | |
