제품 상세 정보:
|
| 데이타 속도 범위: | 0.155~11.3 (Gbps) | 광적 입력 범위 (모듈 감수성으로 결정): | 3~15dBm |
|---|---|---|---|
| 작동 온도: | 85~-40°C | 파장 범위: | 800~1600nm |
| 강조하다: | 전체 속도 시계 복구 장치,10Gbps 풀 레이트 클럭 복구 장치 |
||

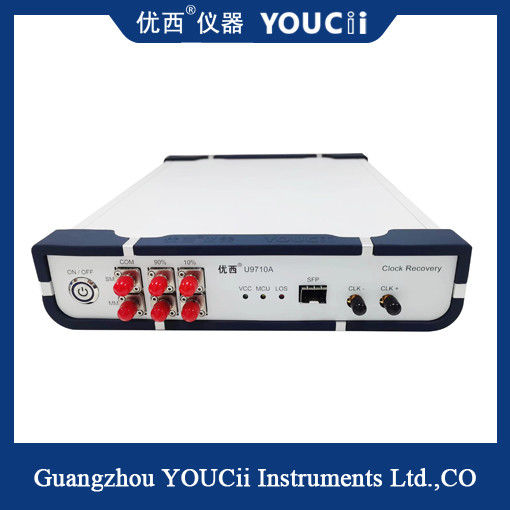

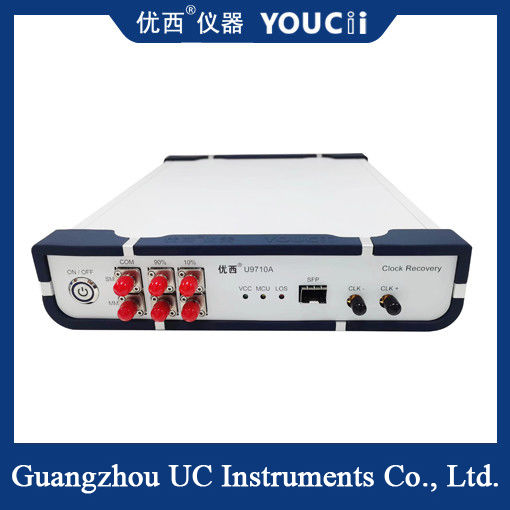

10Gbps 전체 속도 시계 복구 장치 2/4 주파수 분할
U9710 CDR (Clock Recovery Module) 는 주로 시계를 작동시키지 않고 테스트 환경에서 시계를 복구 신호를 제공하는데 사용됩니다.샘플링 오실로스코프를 사용하여 장치의 광학 눈 다이어그램을 테스트하기 위해전형적인 응용 프로그램은 PON 응용 프로그램에서 광 네트워크 장비 또는 BOB 제품 테스트입니다. 광 측정 장치 자체는 주파수 분화 시계 출력이 없기 때문에,광학 눈 다이어그램을 테스트 할 때 샘플링 오실로스코프를 작동시키기 위해 시계 신호를 복구해야합니다..
U9710 CDR에는 SFP 광 포트가 있으며, SFP 캡슐화된 기존 SFP, SFP+, OLT SFP 및 기타 광 모듈에 적합합니다.그것은 전기 신호에 광 신호를 변환하기 위해 광 모듈의 수신 끝만 필요합니다., 그리고 전기 신호의 시계를 추출하고 출력합니다. 시계의 신호는 주로 오실로스코프의 트리거 신호에 사용됩니다.이 장치는 속도 자체 적응하고 소프트웨어 구성이 필요하지 않습니다.
10G 클럭 복구 도구는 주로 데이터 전송의 안정성과 신뢰성을 보장하기 위해 신호 소스의 클럭 주파수를 복원하는 데 사용됩니다.일부 고속 통신 시스템 및 네트워크 장치에서, 데이터 전송 속도는 매우 빠르므로 데이터 전송이 동기화되도록 매우 정확한 시계 신호가 필요합니다.데이터 손실 또는 전송 오류가 발생할 수 있습니다..
| - 아니 | 사양 | 맥스 | 미네 | 유닛 |
| 1 | 데이터 속도 범위 | 11.3 | 0.155 | Gbit/s |
| 2 | 파장 범위 | 1600 | 800 | nm |
| 3 | 광적 입력 범위 (모듈 감수성으로 결정) | +3 | -15 | dBm |
| 4 | 출력 회수 된 전기 시계 범위 | 50.65 / 2825 | 00.0775/0.03875 | GHz |
| 5 | 출력 전기 시계 진폭 | 600 (유형적 값) | mVpp | |
| 6 | 시계 상승 시간 (OC-192) (20%~80%) | 33.1 | 22.2 | ps |
| 7 | 시계가 떨어지는 시간 (OC-192) (80%~20%) | 33.7 | 23.9 | ps |
| 8 | 출력 지터 (10.3125Gbps) | 1 (유형 값) | ps | |
| 9 | 클럭 주파수 (10.3125Gbps, 2/4) | 5.156 / 2578 | 5.156 / 2578 | GHz |
| 10 | 내부 신호 손실 감지 (LOS) | 128 (장량) | 5 (감수성) | mV |
| 11 | 전원 공급 전압 (외부 전원 공급의 입력 전압) | 5.5 | 4 | V |
| 12 | 작동 온도 | 85 | -40 | °C |
