제품 상세 정보:
|
| 강조하다: | 멀티 채널 광식 스위치,사용자 정의 멀티 채널 광 스위치 |
||
|---|---|---|---|
다채널 광학 스위치 채널의 수는 사용자 정의 할 수 있습니다.
제품 도입:
광학 스위치는 광학 경로 제어 장치의 일종이며, 광학 경로를 제어하고 광학 경로를 변환하는 역할을 수행합니다. 광학 통신 응용 프로그램에서 중요한 역할을합니다..
광 스위치는 주로 다음과 같이 사용됩니다. 광 전송 시스템에서 다채널 광 모니터링,LAN 다중 광원/탐지자 자동 스위치 및 광 감지 다점 동적 모니터링 시스템; 광학 테스트 시스템은 광학 섬유, 광학 장치, 네트워크 및 현장 엔지니어링 케이블 테스트를 위해 사용됩니다. 광학 장치 설치 및 조정.4 x 8 광학 스위치는 8 출력 경로 중 하나에 네 입력 경로를 전환.
기술 지수:
|
타입 번호 |
U84408 |
|
작동 파장 |
1260 1650nm |
|
테스트 파장 |
1310nm / 1550nm |
|
삽입 손실 |
≤1.7 dB |
|
반복성 |
≤0.1 dB |
|
수익 손실 |
≥45dB |
|
크로스 스톡 |
≥50dB |
|
전환 시간 |
≤5ms ((접근 순차 전환) |
|
섬유 종류 |
단일 모듈 |
|
커넥터 양식 |
FC/APC |
|
감시 항구 |
RS232, USB, 이더넷 포트 |
|
작동 전원 공급 장치 |
AC 220V |
|
작동 온도 |
-5 °C + 65 °C |
|
저장 온도 |
-40 °C + 85 °C |
사용 지침:

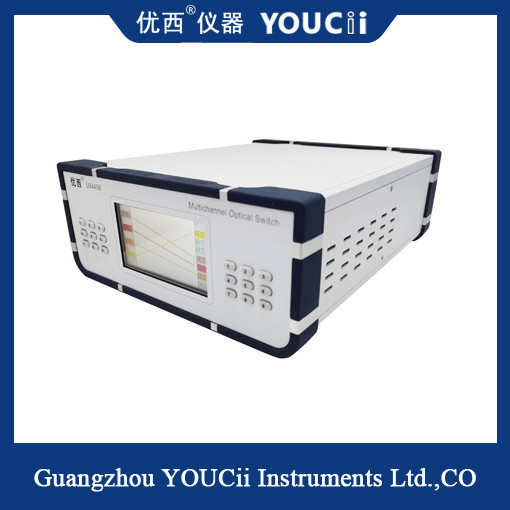

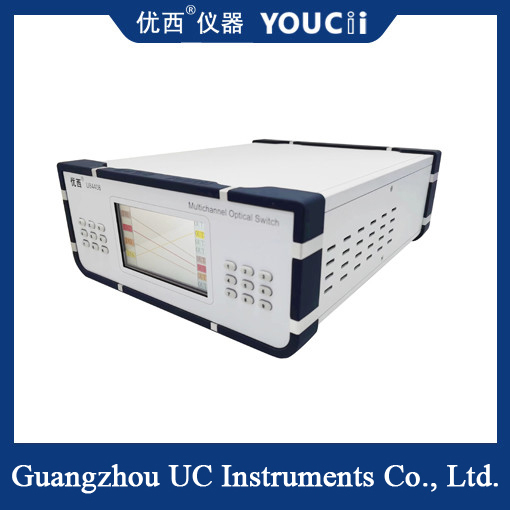

전면판 설명
(1) LCD 디스플레이: 입력 채널 및 출력 채널 정보 표시.
(2) 키 플레이트: 왼쪽 키는 입력 채널 (입기 채널 키 선택적 1 ~ 4), 오른쪽 키는 출력 채널 (출력 채널 키 선택적 1 ~ 8) 에 대응합니다.
후면판 설명
(1) RS232 시리즈 포트, USB 인터페이스, RJ45 이더넷 인터페이스: 장치 모니터링 데이터 정보 통신 인터페이스.
(2) AC 입력 전원 포트: AC 220V 전원 공급 장치에 연결합니다.
(3) IN 1 ~ IN 4: 광 스위치 입력 포트
(4) OUT 1에서 OUT 8: 광 스위치 출력 출력.
