제품 상세 정보:
|
| 파장 범위: | 1525.00 ~ 1568.00nm | 파장 분해능: | 1.0 총리 |
|---|---|---|---|
| 절대 파장 정확도: | 오후 10시 ±, 일반적으로 오후 4시 | 사고 방식 반복성: | 오후 2시 ± 1시 |
| 출력 트리그 공항: | BNC 트리그 | 크기: | 폭 20mm, 높이 24mm, 깊이 60mm |
| 강조하다: | O 대역 조절 가능한 광원,차체에 탑재된 조절 가능한 빛원 |
||

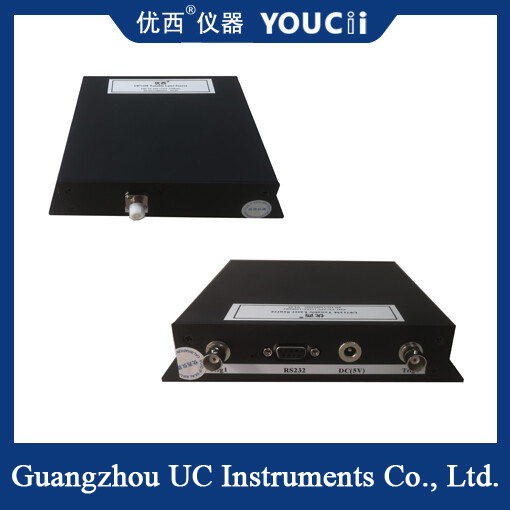

C/L/CL/O 밴드 조절 가능한 광원 모듈 내장 체시
U8712M 조정 가능한 레이저 미니 모듈은 DWDM 구성 요소, AWG & PLC 구성 요소, 광 증폭기,및 기타 일반용 광섬유 테스트 및 측정 응용 프로그램특히 빠른 스파이프 섬유 격자 센서 테스트를 위해 설계되었습니다.
U8712M 미니 모듈은 USB 케이블로 PC에 연결할 수 있습니다. 그들은 매우 정확하고 강력하고,C 대역 1 또는 2 레이저 출력 옵션을 제공하는 저렴한 조정 가능한 레이저 소스 시스템모듈 제어 소프트웨어는 또한 구매에 포함되어 있습니다. 모듈은 또한 RS232 인터페이스 컨트롤과 출력 트리거 BNC 포트를 가진 요청 된 모든 제품 시스템에 통합 될 수 있습니다.
조절 가능한 광원 원리:
주로 전류와 전압의 제어, LED 디밍 기능을 달성하기 위해 출력의 주파수 크기를 통해조절 가능한 광원은 레이저 구멍에 파장 선택 광 장치 (주파수 선택기) 를 추가하여 작동합니다., 선택 된 파장 만 공명 형성 및 레이저 빛을 방출 할 수 있습니다. 파장의 선택은 주파수 선택기의 매개 변수를 조정하여 달성 할 수 있습니다.예를 들어 FP 구멍의 길이를 조정하는 것, 그레이트의 각 등 주파수 선택기의 설계 원칙에 따라 일부 조정 가능한 레이저의 파장은 지속적으로 스캔 될 수 있습니다 (스캔 레이저로도 알려져 있습니다),그리고 어떤 것들은 단 하나의 지점에서 파장을 설정할 수 있습니다., 절단 파동 광원으로 알려져 있습니다.
| 모델 # | U8712M |
| 파장 범위 | 1525.00 ~ 1568.00 nm |
| 출력 전력 | 13 dBm |
| 파장 해상도 | 100시 |
| 절대 파장 정확도 | 오후 10시 ±, 일반적으로 오후 4시 |
| 상대적 파장 정확성 | ± 오후 4시, 일반적으로 오후 2시 ± |
| 파장 반복성 | 오후 2시 ± 1시 |
| 파장 안정성 | ≤ ± 2 pm |
| 튜닝 속도 | 단계당 ≤0.002s |
| 사이드 모드 억제 비율 | ≥ 45 dB |
| 출력 광적 인터페이스 | PM, FC/APC 또는 FC/PC 커넥터 |
| 인터페이스 | RS232 또는 USB |
| 출력 트리그 포트 | BNC 삼각형 |
| 힘 | 5.0V, 4.5A |
| 크기 | 120mm W, 24mm H, 60mm D |
| 무게 | 10.0kg |
참고:U8710M-ITU는 ITU 광원, U8711M는 단점 조정 가능한 광원, U8712M는 빠른 스캔 조정 가능한 광원, U8712MQ는 고속 스캔 조정 가능한 광원입니다.
