제품 상세 정보:
|
| 밴드 선택: | O/C/L/CL | 파장 분해능: | 1.0 총리 |
|---|---|---|---|
| 절대 파장 정확도: | ±10 pm, Typ. ±오후 10시(일반) ＜ 5 pm ＜ 오후 5시 | 사이드 모드 억압비: | ≥ 45 dB |
| 인터페이스: | Rs232 또는 USB | 크기: | 235 밀리미터 Ｗ, 55 밀리미터 Ｈ, 320 밀리미터 Ｄ |
| 강조하다: | C 대역 조절 가능한 광원,1570nm 조절 가능한 광원 |
||

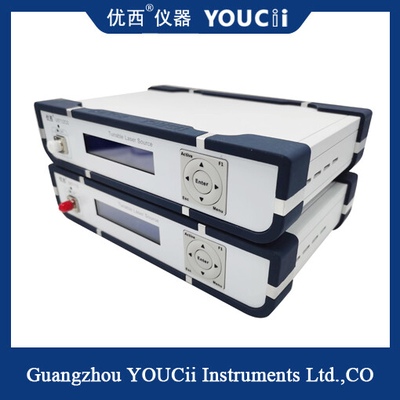

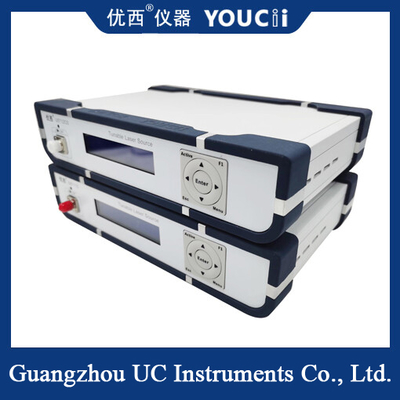

1525~1570nmC 대역 조정 가능한 광원 모듈은 크기가 작습니다.
U8712 조정 가능한 레이저 모듈은 DWDM 구성 요소, AWG & PLC 구성 요소, 광 증폭기,및 기타 일반용 광섬유 테스트 및 측정 응용 프로그램특히 빠른 스파이프 섬유 격자 센서 테스트를 위해 설계되었습니다.
U8712 모듈은 USB 케이블로 PC에 연결할 수 있습니다. 그들은 매우 정확하고 강력하며, 콤팩트 크기, 빠른 시작 및 저렴한 조정 가능한 레이저 소스 시스템으로 O 대역, C 대역,L 대역, 또는 C + L 대역 옵션. 모듈 제어 소프트웨어도 구매에 포함되어 있습니다.모듈은 또한 RS232 인터페이스 컨트롤과 출력 트리거 BNC 포트를 가진 요청 된 모든 제품 시스템에 통합 될 수 있습니다..
| 型号 모델 # | U8712 | |||
| 밴드 옵션 | 오 | C | L | CL |
| 중앙 파장 사용 가능 (nm) | 1280/1310/1340 | 1550 | 1590 | 1570 |
| 파장 조정 범위 (nm) | 30~35 nm | 40~45 nm | 40~45 nm | 80~85 nm |
| 조정 가능한 대역 범위 (nm) | 1260~1360 | 1525~1568년 | 1566~1610년 | 1525~1610년 |
| 출력 전력 | ≥ 5dBm | ≥ 13dBm | ≥ 10dBm | ≥ 7dBm |
| 파장 해상도 | 100시 | |||
| 절대 파장 정확도 | 오후 10시 ±, 보통 오후 5시 | |||
| 상대적 파장 정확성 | 오후 5시 ± 2시 | |||
| 파장 반복성 | 오후 2시 ± 1시 | |||
| 파장 안정성 | ≤ ± 2 pm | |||
| 튜닝 속도 | 단계당 ≤0.002s | |||
| 전력 안정성 | ± 0.01dB, 15분;±0.051시간 ±0.1 dB, 24시간 | |||
| 전력 반복성 | ± 0.05dB | |||
| 전력 선형성 | ± 0.3dB | |||
| 파워 오버 파장 리플 | 00.3dB, 최대 0.5dB | |||
| 사이드 모드 억제 비율 | ≥ 45 dB | |||
| 출력 광적 인터페이스 | PM, FC/APC 또는 FC/PC 커넥터 | |||
| 인터페이스 | RS232 또는 USB | |||
| 힘 | 3.3V, 4.5A | |||
| 크기 | 235mm W, 55mm H, 165mm D | |||
| 무게 | 10.0kg | |||
조절 가능한 광원 원리:
주로 전류와 전압의 제어, LED 디밍 기능을 달성하기 위해 출력의 주파수 크기를 통해조절 가능한 광원은 레이저 구멍에 파장 선택 광 장치 (주파수 선택기) 를 추가하여 작동합니다., 선택된 파장만 공명 형성하고 레이저 빛을 방출할 수 있도록
또한 일부 조절 가능한 광원의 원리는 전류의 크기를 조절함으로써 LED의 밝기를 조절하는 것입니다. 구체적으로 전류가 LED를 통과 할 때,LED의 밝기는 현재 증가에 따라 향상됩니다따라서, 전류의 크기를 조절함으로써, LED의 밝기를 조절할 수 있습니다.이 조정 방식은 일반적으로 전류의 크기를 제어하기 위해 전문 LED 드라이버의 사용을 필요로.
요컨대, 조절 가능한 광원의 구현 원칙은 특정 응용 시나리오와 필요에 따라 달라질 수 있습니다.
