제품 상세 정보:
|
| Bandwidth@20 dB: | ＜ 0.5 nm | Bandwidth@3 dB: | ＜ 0.1 nm |
|---|---|---|---|
| Optional Wavelength: | 1271/1291/1311/1331 | Operation Temperature: | 0～ +40 ℃ |
| Dimensions: | 235 mm W, 55 mm H, 320 mm D | Model number: | U8134 |
| 강조하다: | 다채널 DFB 레이저 광원,커스터마이징 할 수 있는 파장 DFB 레이저 광원 |
||

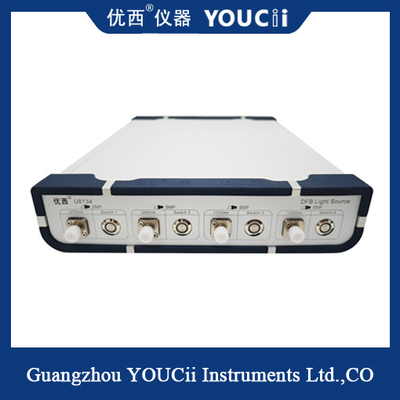

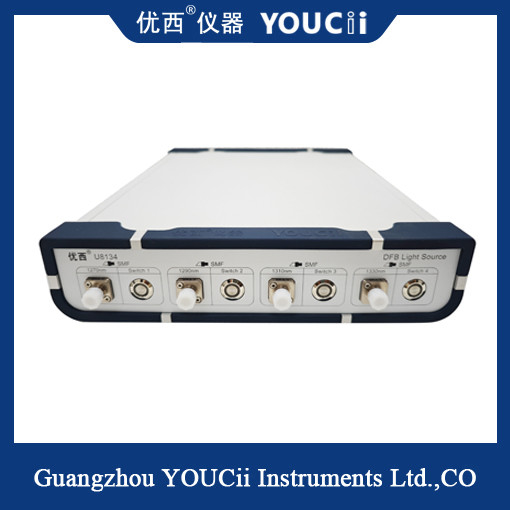

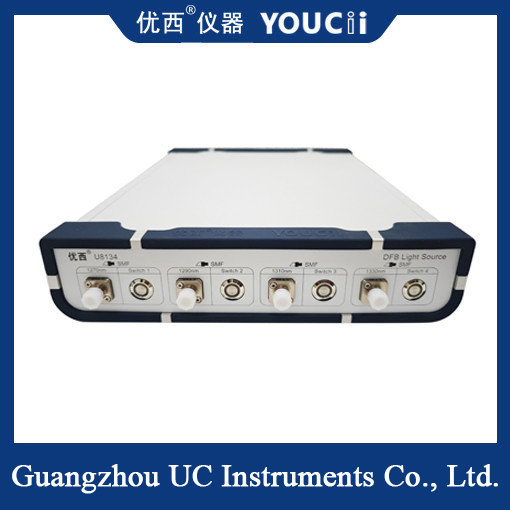

파장 사용자 정의 가능한 다중 채널 포인트 광원 DFB 레이저 광원
개요
U813n 다중 채널 레이저 광원은 WDM CWDM 장치, 고정밀 WDM DWDM 장치, 광 도파관 격자 어레이의 AWG 장치, 평면 광 도파관 PLC 장치, 광 증폭기 EDFA 및 기타 일반 광섬유 측정 및 응용 분야에 사용할 수 있습니다. 특히 커플러 및 평면 광 도파관 PLC 구성 요소의 대량 생산에 적합합니다.
특징
U813n 다중 채널 레이저 광원은 높은 출력 안정성, 소형 크기 및 빠른 시작의 특징을 가지고 있습니다. 광원 장치는 여러 채널의 고정 파장 광원 출력 신호를 제공할 수 있습니다. Guangzhou Youxi는 고객의 요구에 따라 850, 980, 1250, 1270,... 1610, 1625 nm 등 임의의 두 개 또는 네 개 이상의 파장 조합의 광원 장치를 맞춤 제작할 수도 있습니다.
사양
| 모델모델 번호 | U8134 | |
| 장치 패키지 | 버터플라이 | |
| 선택적 파장 | 1271/1291/1311/1331 | |
| 파장 정확도 | ± 0.5 nm | |
| 출력 전력 | ≥8.0mW | |
| 커넥터 유형 | FC/APC (다른 어댑터는 사용자 정의 가능) | |
| 대역폭@3 dB | < 0.1 nm | |
| 대역폭@20 dB | < 0.5 nm | |
|
15분 이내 출력 전력 안정성 |
≤±0.005 dB | |
|
8시간 이내 출력 전력 안정성 |
≤±0. 05 dB | |
| SMSR | > 40 dB | |
| 작동 온도 | 0～ +40 ℃ | |
| 보관 온도 | -30～+80 ℃ | |
| 치수 | 235 mm W, 55 mm H, 320 mm D | |
| 무게 | 3.0 kg | |
참고:단일 채널 모델: U8121/U8131, 듀얼 채널 모델: U8122/U8132, 4 채널 모델: U8124/U8134 등
전원 요구 사항
기기는 과전압 Class II 규정을 준수합니다. 작동 전압은 100 ~ 240V AC 전압이며, 주파수 범위는 48 ~ 66Hz이고, 작동 전압은 115V이며, 최대 전류 소비는 230mA입니다. 작동 전압이 230V일 때 최대 전류 소비는 120mA입니다.
국제 안전 표준에 따라, 기기에는 국가 표준을 충족하는 3선 전원 코드가 장착되어 있습니다. 전원 케이블은 접지 보호 기능이 있는 전원 소켓에만 연결하십시오.
광원 출력 인터페이스
레이저 신호 출력을 위한 광원 커넥터 인터페이스. 기기 패널에 표시된 광섬유 유형 레이블에 따라 FC/PC 또는 FC/APC 커넥터와 SMF 또는 MMF 광섬유를 선택하십시오.
파장 레이블은 해당 채널의 파장 값을 표시합니다.
