4채널의 다른 속도 장치의 측정 24.5~29Gb/S 튜닝 가능한 비트 오류 미터

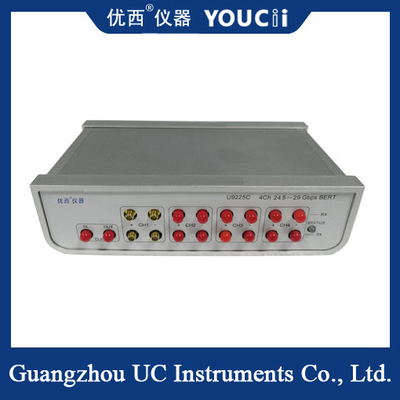

U9225C 4 채널 24.5 ~ 29.0 Gb/s (100Gb/s) 펄스 패턴 생성기와 오류 탐지기는 높은 성능입니다.유연하고 비용 효율적인 4채널 펄스 패턴 생성기와 오류 탐지기각 채널에서.5 Gb/s에서 29 Gb/s. 4 채널 29.0 Gb/s는 100 Gb/s 이상의 테스트 용량을 합쳐줍니다.그것은 또한 내부 풀 레이트 클럭 합성기를 통합하는 독립적인 비트 오류 비율 테스트 솔루션입니다.

그 작은 크기는 테스트 대상 장치 (DUT) 근처에 배치 할 수 있습니다.그것은 또한 케이블 및 상호 연결 손실을 보상하기 위해 TX 드라이버 전 및 후 강조 제어 기능을 사용하여 더 멀리 배치 될 수 있습니다또한 파괴적이지 않고 통합된 눈 윤곽 캡처 기능과 함께 빠른 눈 높이와 너비 측정 기능이 있습니다.

특징

4채널 NRZ PPG 및 ED
 12.25-14.5 및 24.5-29 Gb/s
 1PS의 전형적인 JRMS와 6PS의 JPP
 PRBS 2^7, 9, 15, 23, 31
 눈 모니터
 내부 시계 합성기
 PPM 오프셋 제어
 조절 가능한 시계 출력
 외부 시계 입력
 TX 레벨 200 ~ 1100mV PPDIFF
크러서 이전 및 후의 강조 (6 dB)
 교차점 조정 (35~65%)

사양
