제품 상세 정보:
|
| 센서 소자: | 잉아아스 | 파워 레인지 (dBm): | +7 ~ -70dBm |
|---|---|---|---|
| 선형성 (전원): | ≤ ± 0.06dB(1200nm ~ 1610nm, 5~ -50dBm) | 수익 손실: | > 40 dB |
| 정렬 기간: | 2년 | 중량(KG): | 0.5 |
| 강조하다: | 미니 광학 전력계,차체에 탑재된 광전력 계측기 |
||

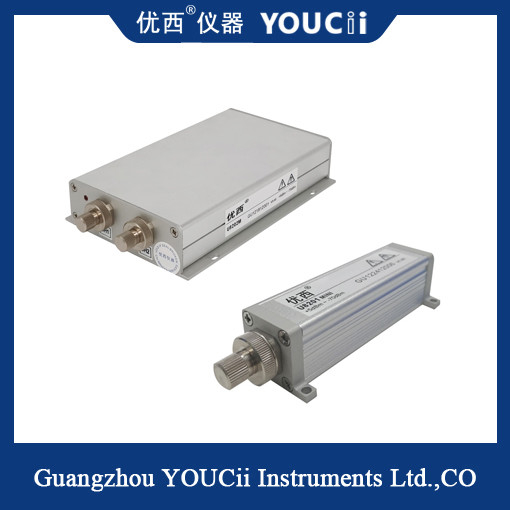

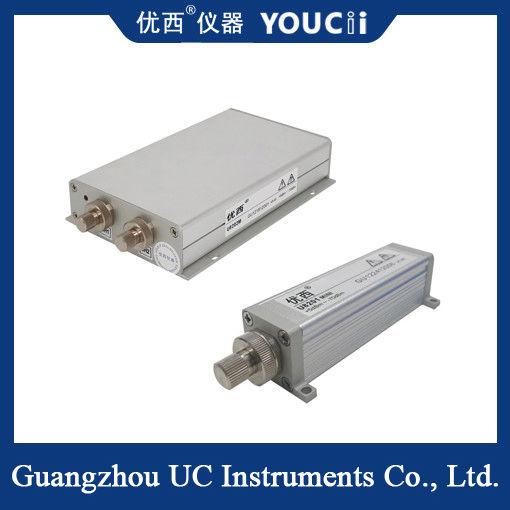

미니 광학 전력 측정기 내장 체시 사용자 정의 채널
윤곽
광저우 유니웨스트의 U8201MINI 광학 전력 계측 모듈은 6PIN 통신 인터페이스를 채택하고, PC와 통신하기 위해 일치하는 소켓을 사용합니다.그리고 구성 소프트웨어를 통해 데이터를 표시하고 매개 변수를 설정.
UC8201MINI 광전력 계측 모듈은 고정도 WD 분할 멀티플렉싱 DWDM 컴포넌트, 광파 유도 격자 배열 AWG 컴포넌트,평면 광학파도 PLC 부품, WSS, OPM, DPSK, 광학 증폭기 EDFA 및 기타 일반 광학 섬유 광학 측정 응용 프로그램.UC8201MINI는 콤팩트한 모양의 특징을 가지고 있습니다., 특히 다채널 광전력계 샘플링 시스템에 조립하기에 적합합니다.
해야죠
WDM, GFF, AWG, PLC 장치 테스트
부착 손실, 반환 손실 측정
광섬유 센서, 광섬유 케이블 테스트
양극화 모드 분산 PMD 및 양극화 의존적 손실 PDL 측정
광섬유, 통신 연구 개발 연구실 시험
사양
|
제품 모델 |
U8201MINI |
| 센서 요소 | INGAA |
| 파장 범위 | 850 ~ 1700 nm |
| 캘리브레이션 파장 | 850/980/1310/1490/1550/1610 nm |
| 전력 범위 (dBm) | +7 ~ -70 dBm |
|
전력 샘플링 기간 (비율) |
1 ms ((1KHz) |
| 적용용 섬유 종류 | 표준 SM 및 MM 최대 62.5um 핵 크기 |
| 광적 입력 인터페이스 | FC/PC 또는 FC/APC |
|
기준 조건에서의 절대 불확실성 (정확성) |
± 4% (1200 nm ~ 1610 nm) |
|
기준 조건에서의 상대적 불확실성 (정확성) |
< 0.02 dB 전형적인 |
| 선형성 (전력) | ≤ ± 0.06 dB (1200 nm ~ 1610 nm, 5~ -50dBm) |
| 수익 손실 | > 40 dB |
| 통신 인터페이스 | RS232 |
| 캘리브레이션 기간 | 2년 |
| 작동 온도 | 0 ~ +40°C |
| 저장 온도 | -30 ~ +80°C |
| 크기 | 37mm W, 25mm H, 115mm D |
| 무게 | 0.5kg |
모듈 설명
앞쪽 끝 후쪽 끝
