제품 상세 정보:
|
| 파장 범위: | 1525.00 ~ 1568.00nm | 파장 분해능: | 1.0 총리 |
|---|---|---|---|
| 사고 방식 반복성: | 오후 3시 ± 1시 | 출력 안정도: | ±0.005dB (15Min) ±0.05 dB (24 시간) |
| 전원 선형성: | ± 0.3 dB | 상대적 노이즈 강도: | 일반적인 값 <-135 dB |
| 강조하다: | O 밴드 레이저 스캐닝 스펙트모터,1360nm 레이저 스캐닝 스펙트모터 |
||
O 밴드 레이저 스캔 스펙트럼의 파장 범위는 1260 ~ 1360nm입니다.

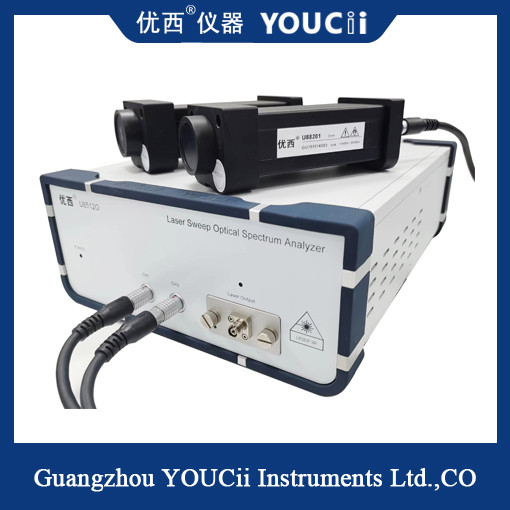

레이저 스캔 스펙트럼 분석기 (U8512) 는 PC로 제어되는 수동 장치 테스트 및 스펙트럼 분석 시스템입니다. 주로 거친 WDM 구성 요소, 고 밀도 WDM 구성 요소,중장기, AWG, WSS, OPM, DPSK 구성 요소 및 기타 일반 광섬유 광 측정 및 응용. 조정 가능한 레이저 광원이 시스템에 통합되어 있으며 광 전력 계측기와 함께,그것은 높은 파장 정확성과 빠른 스캔 기능을 가진 조정 가능한 레이저 광원 테스트 시스템 플랫폼이 될 수 있습니다..
PC 테스트 소프트웨어로 장착된 U8512는 고객의 필요에 따라 테스트 템플릿을 유연하게 구축하고 테스트 보고서를 작성할 수 있습니다.그것은 수동 장치의 광 경로를 조정하고 모니터링하는 과정에서 좋은 테스트 플랫폼입니다U8512의 빠른 스캔 기능은 제품의 스펙트럼을 직접 표시 할 수 있습니다.그리고 내장 조정 가능한 광원 및 외부 전력 계측기는 스캔 스펙트럼 분석기의 기능을 실현하기 위해 개별적으로 또는 공동으로 사용할 수 있습니다.
|
모델 번호 |
U8512O |
|
파장 범위 |
1525.00 ~ 1568.00 nm |
|
출력 전력 |
13 dBm |
|
파장 해상도 |
100시 |
|
절대 파장 정확도 |
오후 10시 ± 5시 |
|
상대적 파장 정확성 |
오후 5시 ± 2시 |
|
파장 반복성 |
오후 3시 ± 1시 |
|
파장 안정성 |
오후 ± 5분 (일반적으로 일정한 온도에서 24시간) |
|
튜닝 속도 |
단계당 ≤ 2 ms |
|
전력 안정성 |
±0.005dB (15분) ±0.05dB (24시간) |
|
전력 반복성 |
± 0.05 dB |
|
전력 선형성 |
± 0.3 dB |
|
전력 평면성 |
0.3 dB, 전형적인 값은 0.05dB입니다. |
|
엣지 모드 거부율 |
≥ 40 dBm |
|
상대적인 소음 강도 |
일반적인 값 <-135 dB |
|
전원 어댑터 |
AC 100 ~ 240 V, 48 - 66 Hz, 최대 100 VA |
|
디스플레이 인터페이스 |
PC 제어 인터페이스 |
|
전체 차원 |
245mm W, 105mm H, 320mm D |
