제품 상세 정보:
|
| 소자 패키지: | TO/Butterfly | 파장 정확도: | ± 1.0nm |
|---|---|---|---|
| 출력 전원 안정 (15min): | ≤±0.01 dB | SMSR: | > 40 dB |
| 대역폭 @20 dB: | < 0.5 nm | 대역폭 @3 dB: | < 0.1 nm |
| 강조하다: | 4파파 WDM 광원,4채널 WDM 광원 |
||

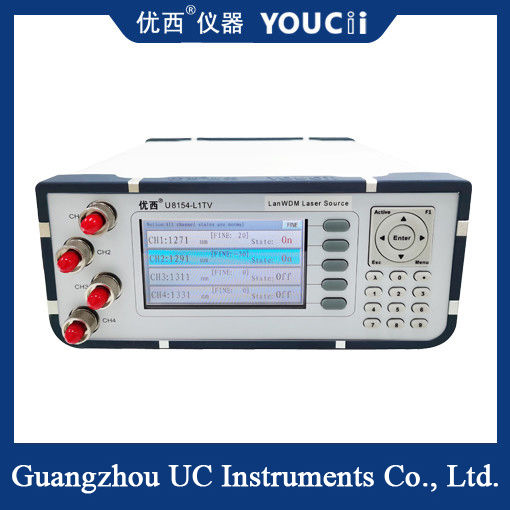

4파수, 4채널 출력 LAN WDM 광원
LAN WDM 광원 기본 개념:
1파장점에서: 파장은 L1:1271/1291/1311/1331 nm와 L2로 정의됩니다.1295.56/1300.05/1304.58/1309.14 nm. 다른 파장 조합은 L3, L4,...
2빛 방출 장치의 포장 형태에서, 그것은 나뉘어있다: 첫 번째 그룹 L1, 동축 장치와 나비 장치의 포장 두 종류가 있으며, 두 번째 그룹 L2,일반적으로 나비 장치 포장용우리는 동축 패키지 장치를 U8154-T (TO) 로 정의하고 버터플라이 패키지 장치를 U8154-B (버터플라이) 로 정의합니다.
3. 네 파장 출력 형태로 나뉘어: 네 파장을 네 출력으로 나뉘고, 네 파장을 하나의 출력으로 결합;우리는 4파파 길이의 4방향 출력을 U8154로 정의하고 4파 길이의 4방향 출력을 U8151로 정의합니다.
4- 전력 출력 형태: 일반 사용자는 4 파장의 동일한 전력 출력이 필요, 일부 사용자는 4 파장의 각 전력 조정 출력 (30dB의 조정 범위),우리는 같은 전력 출력을 정의: U8154-P, 전력 조절 출력 U8154-V
| 모델 | 8154-L1TP/8151-L1TP | 8154-L1BP/V/ 8151-L1BP/V | 8154-L2BP/V/8151-L2BP/V | |
| 장치 패키지 | TO | 나비 | ||
| 파장 | L1 ((1271/1291/1311/1331) | L2 ((1295.56/1300.05/...) | ||
| 파장 정확성 | ± 1.0 nm | ± 0.5 nm | ||
| 출력 전력 | ≥ 1.0mW | ≥ 8.0mW | ||
| 커넥터 타입 | FC/APC (다른 어댑터가 사용자 정의 될 수 있습니다) | |||
| 대역폭 @3 dB | < 0.1 nm | |||
| 대역폭 @20 dB | < 0.5 nm | |||
|
출력 전력 안정성 (15분) |
≤±0.01 dB | |||
|
출력 전력 안정성 (8시간) |
≤±0.05 dB | ≤±0.03 dB | ||
| SMSR | > 40 dB | |||
| 작업 Temp | 0 ∼ +40 °C | |||
| 저장 온도 | -30°C+80°C | |||
| 크기 | 1U: 235mm W, 55mm H, 320mm D | 2U: 245mm W, 105mm H, 320mm D | ||
| 무게 | 30.0kg | |||
LANWDM란 무엇일까요?
LWDM의 전체 이름은 LAN WDM입니다.일반적으로 100G 광 모듈에서 네 개의 파장 분열 멀티플렉스 기술을 사용하는 파장 범위 밀도 파장 분열 멀티플렉스 기술을 의미합니다.IEEE 802에 의해 정의된 LAN WDM 파장3, 그것은 주로 10km를 커버합니다. 1295.56 nm 및 1300.05 nm의 파장과 1304.58 nm 및 1309.14 nm의 네 파장.
