제품 상세 정보:
|
| 소자 패키지: | TO/Butterfly | 선택적인 파장: | 1271/1291/1311/1331 |
|---|---|---|---|
| 접속구의 형태: | FC/APC(다른 어댑터는 사용자 정의 가능) | 저장 온도: | - 30~+80 Ｃ |
| 차원: | 235 밀리미터 Ｗ, 55 밀리미터 Ｈ, 320 밀리미터 Ｄ | 보증 기간: | 2년 |
| 강조하다: | 다채널 DFB 레이저 소스,ITU 조정 가능한 DFB 레이저 소스 |
||

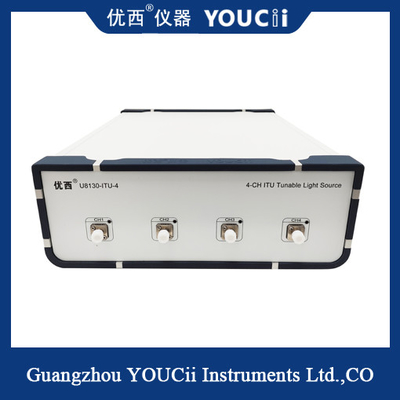

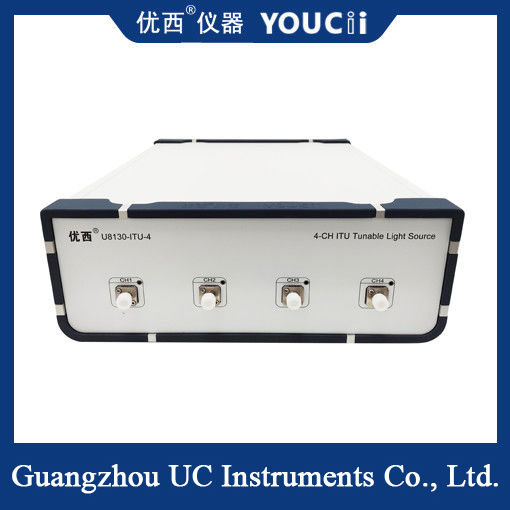

다채널 ITU 조정 가능한 광소 DFB 레이저 소스
U8134 4 채널 레이저 소스는 CWDM, DWDM 구성 요소, AWG & PLC 구성 요소, 광 증폭기및 기타 일반용 광섬유 테스트 및 측정 응용 프로그램그것은 특히 대용량 CWDM, 결합기 및 PLC 생산 라인 애플리케이션을 위해 설계되었습니다.
U8134 4채널 레이저 소스는 높은 안정성, 콤팩트 크기, 빠른 시작 및 저렴한 광 레이저 소스입니다. 다채널 고성능, 고정 파장 출력을 제공합니다.요청에 따라 다음 채널 중 두 개 또는 네 개 이상의 채널을 제공 할 수 있습니다.: 1271, 1291, 1311, 1331
사양
| 모델 # | U8124 | U8134 |
| 장치 패키지 | TO | 나비 |
| 선택적 파장 | 1271/1291/1311/1331 | |
| 파장 정확성 | ± 1 nm | ± 0.5 nm |
| 출력 전력 | ≥1.0mW | ≥8.0mW |
| 커넥터 타입 | FC/APC (다른 어댑터가 사용자 정의 될 수 있습니다) | |
| 대역폭 @ 3 dB | < 0.1 nm | |
| 대역폭 @ 20 dB | < 0.5 nm | |
|
출력 전력 안정성 15분 이내에 |
≤±0.01 dB | ≤±0.005 dB |
|
출력 전력 안정성 8시간 |
≤±0.05 dB | |
| SMSR | > 40 dB | |
| 작동 온도 | 0 ∼ +40 °C | |
| 저장 온도 | -30°C+80°C | |
| 크기 | 235mm W, 55mm H, 320mm D | |
| 무게 | 30.0kg | |
참고:단일 채널 모델: U8121/U8131, 이중 채널 모델: U8122/U8132, 4 채널 모델: U8124/U8134, 등
DFB 원칙:
섬유 레이저의 기본 원리는 활성 섬유의 섹션 (일반적으로 에르비엄 도핑 섬유 또는 에르비엄-이터비엄 섬유 및 희토류 원소로 도핑 된 다른 섬유) 에 빛을 펌프하는 것입니다.그래서 활성 섬유는 특정 파장 범위에서 이득을 얻을 수 있습니다 (에르비움 도핑 섬유는 일반적으로 1550nm 정도입니다), 이 섬유의 섹션에 특정 주파수 선택 구조가 있다면 레이저 출력이 달성 될 수 있습니다.
분산 피드백 (DFB) 섬유 레이저는 섬유 레이저의 일종이다. 그 격자는 rezonator 전체에 분산되어 있습니다. 즉, 단계 전환 격자는 활성 섬유에 기록되어 있습니다.그리고 하나의 격자만 빛 피드백과 파장 선택에 도달 할 수 있습니다, 그래서 더 나은 주파수 안정성을 가지고 있습니다.
