제품 상세 정보:
|
| 기준률: | 1.2442/1.25/2.4884/2.5/6.0/9.953/10.3125/10.709/11.3 그비피스 | 디스플레이는 이미지 해상도를 특징으로 합니다: | 1024 Ｘ 768 화소 |
|---|---|---|---|
| RMS는 노이즈를 냅니다: | 0.25mV | 수직 해상도: | 14개 비트 |
| 시간 간격 정확도(지터 모드): | 0.25ps | 트리거 입력 범위: | ±1.5V |
| 강조하다: | 멀티 모드 광학 오실로스코프,단일모드 광학 오실로스코프,멀티 모드 광학 오실로스코프 |
||

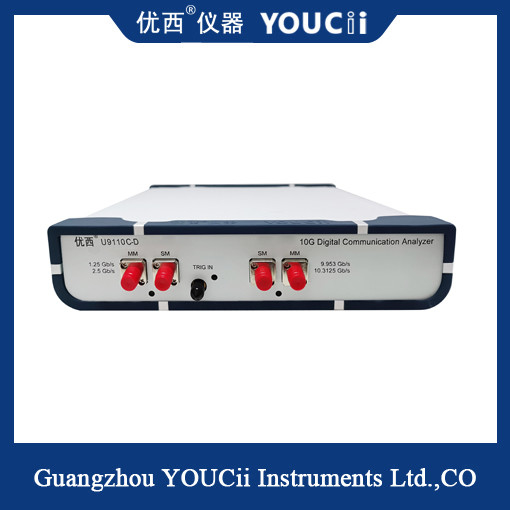

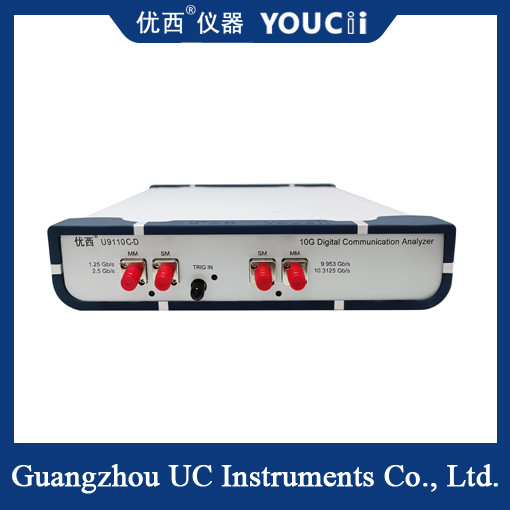

10G 전체 속도 지원 단일 모드/다중 모드 광 오실로스코프
U9110C-D는 10G 풀 레이트, 단일 모드/다중 모드 광 오실로스코프를 지원하며 Uwest Instrument가 출시한 최신 디지털 통신 분석 솔루션입니다.이는 광통신 장치 제조에 이상적인 측정 도구를 제공합니다.
U9110C-D DCA 측정 결과는 원시 데이터뿐만 아니라 시간 및 진폭이 포함된 히스토그램, 마스크 테스트, 통계 테스트 등입니다.간격 기간, 상승 시간, 하강 시간, 교차 백분율, 소광비, 지터 및 진폭 측정을 포함한 일련의 통신 표시기 테스트 설정을 제공합니다.또한 SDH/SONET, 기가비트 이더넷에 대한 마스크 테스트 및 기타 표준 단일 규정 준수 테스트도 포함됩니다.
기능 소개:
1. 다중 채널 측정: 일부 10G 전속 광학 시력 차트에는 여러 광 신호 소스의 시력 차트를 동시에 측정할 수 있는 다중 채널 기능이 있습니다.이를 통해 다양한 신호 소스 간의 성능 차이를 쉽게 비교하고 분석할 수 있습니다.
2. 자동 측정 및 분석: 광학 눈 차트에는 일반적으로 눈 차트의 주요 매개변수를 자동으로 추출하고 결과 보고서 및 차트 분석을 제공할 수 있는 자동 측정 및 분석 기능이 장착되어 있습니다.이를 통해 사용자의 작업 과정을 단순화하고 측정 결과를 빠르게 얻을 수 있습니다.
3. 높은 대역폭 및 저장 용량: 10G 전속 광학 아이 그래프는 고속 광 신호의 고속 샘플링 및 저장 요구 사항을 충족하기 위해 높은 대역폭과 대용량 저장 공간을 갖추고 있습니다.이는 측정 데이터의 무결성과 정확성을 보장합니다.
사양
|
모델 번호 |
유9110C-D |
|
표준요금 |
1.2442/1.25/2.4884/2.5/6.0/9.953/10.3125/10.709/11.3Gbps |
|
측정 정확도 템플릿 허용오차(여유) |
±3% |
|
디스플레이 기능 이미지 해상도 |
1024×768픽셀 |
|
디지털 측정 시스템 |
하나의 광 채널 측정을 지원하고 초당 3회 선택적 측정을 새로 고칩니다. |
|
신호 획득 모드 |
샘플링(일반), 엔벨로프, 평균 |
|
RMS 잡음 |
0.25mV |
|
샘플링 채널 수 |
4: 10G 저속 단일 모드/다중 모드, 10G 고속 단일 모드/다중 모드 |
|
수직 시스템 전환 시간 |
샘플링 채널 수에 따라 다름 |
|
수직 해상도 |
14비트 |
|
RMS 잡음(최대) |
0.5mV |
|
수평계 파형 증폭 및 관측 시간축 단축 |
0.5ps/div ~ 1ms/div |
|
시간 간격 정확도(지터 모드) |
0.25ps |
|
예 시스템의 외부 클럭 소스 트리거링 |
100mV,155~2500MHz |
|
트리거 레벨 범위 |
±1.0V |
|
트리거 입력 범위 |
±1.5V |
|
트리거 컷오프 |
±1.5V: 5ms~100ms 범위에서 조정 가능 |
|
통신, 네트워크 관리 인터페이스 |
RJ45;10/100Mbps 이더넷이 지원됩니다. |
|
전원 공급 장치(외부 전원 어댑터) |
50Hz,5V,3A,6W |
|
주위온도, 상대습도 작업 |
온도는 -20℃~+50℃, 습도는 20%~80%입니다. |
|
가게 |
온도는 -40℃~+85℃, 습도는 5%~90%입니다. |
|
물리적 특성 치수, 무게 |
크기 235W×55H×255L(mm), 무게 < 2Kg |
