제품 상세 정보:
|
| 눈금 측정 파장 (선택): | 눈금 측정 파장 (선택) | 모니터 PM의 측정 평균 시간: | 2~1000ms |
|---|---|---|---|
| 희석 전이 속도: | 0.1 ~ 35 dB/s | 반사 특성: | > 25 dB |
| 최대 안전 입력 전력: | +17dBm (파워 감시 지위) | 차원: | 245 밀리미터 Ｗ, 105 밀리미터 Ｈ, 320 밀리미터 Ｄ |
| 강조하다: | 다중 모드 광학적으로 통제된 광 감쇠기,8 채널 광 감쇠기 |
||

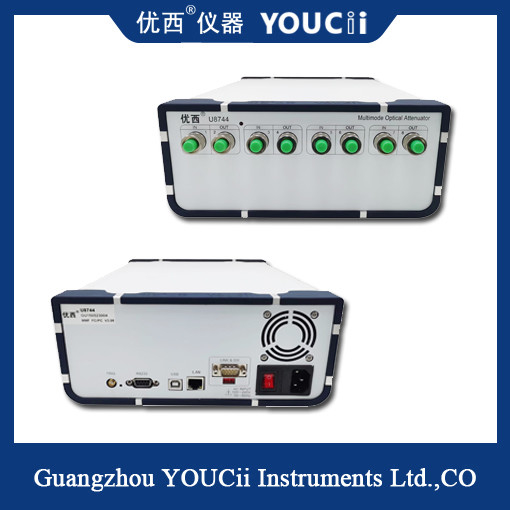

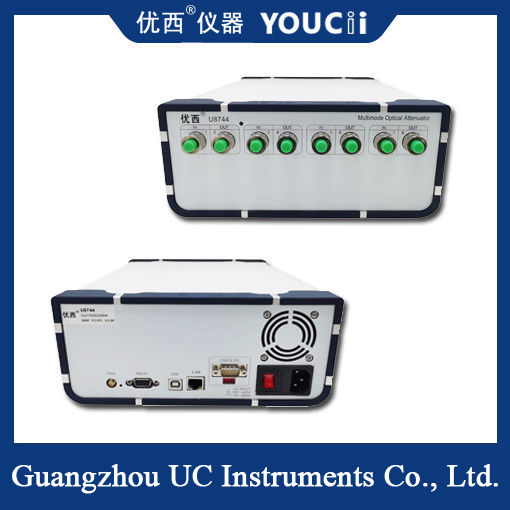

8-채널 다중 모드 광학적으로 통제된 광 감쇠기 고효율
제품 응용 :
활동적 광학 모듈 / 광학적 장치 시험 :
광 송수신기 모듈의 다채널 에러 측정에서, 병렬 데이터 측정은 실현됩니다.
수광 모듈의 감도측정에서, 그것은 평행하고 빠르고 정확한 광학 전원 입력을 제공합니다 ;
200이지 부인 광 출력 제어 안정화 시간이 매우 시험 효율을 향상시킵니다.
광통신 네트워크 통합 테스트 :
광통신 망 통합의 시험망 전송 성능과 네트워크 관리 기능.
제품 특징 :
광감쇠와 광전 출력은 빨리 그리고 정확하게 설정될 수 있고 광학 전원 제어 안정화 시간이 200 부인 기간 이하입니다.
다채널 감쇠기는 동시에 설정되고 다중 포트가 동시에 측정되며, 그것이 많은 측정 시간을 절약합니다 ;
내장형 고정밀 광발광 강도 측정기는 파워 감시의 안정과 정확도를 보장합니다 ;
단순 작동, 직관적인 도형 사용자 인터페이스, 다중 채널 데이터 미리보기, 첫눈에 시험 상태.
작은 사이즈, 소형 구조, 2시 4분 채널·디바이스는 폭포처럼 떨어졌고 사용하기 위한 8 채널·디바이스로 확인될 수 있습니다.
상술
| 型 모델 # | U8748 |
| 앗테네이타렌지 | 0~35 dB (40dB 타입) |
| 눈금 측정 파장 (선택) | 850 nm (다른 사고 방식이 선택적입니다) |
| 삽입 손실 | ≤ 1.8 dB 타입 1.5dB |
| 섬유형 | 50/125 um, 62.5/125 um MMF 자체 적응 |
| 접속구의 형태 | FC / UPC 연결기 |
| 희석 정확도 |
± 0.20 dB (0 ~ 20 dB), ± 0.30 dB (20 ~ 35 dB) ± 0.05 dB (전원 제어와 0 ~ 30 dB) |
| 반복성 | ±0.05 dB |
| 모니터 PM의 측정 평균 시간 | 2~1000 부인 |
| 정착 시간 | 200명의 부인 |
| 희석 전이 속도 | 0.1 ~ 35 dB/s |
| 반사 특성 | > 25 dB |
| 통신 인터페이스 | RS232, USB, PC에 의한 RJ45 제어 |
| 최대 안전 입력 전력 | +17dBm (파워 감시 지위) |
| 재보정 기간 | 2년이요 |
| 작동 온도 | 0~ +40C |
| 저장 온도 | -30~+80C |
| 힘 | 100~240 Ｖ |
| 차원 | 245 밀리미터 Ｗ, 105 밀리미터 Ｈ, 320 밀리미터 Ｄ |
| 중량 | 5 킬로그램 |
기록 : U8741은 단일 채널이고, U8742가 듀얼-채널이고, U8748이 8개 채널입니다.
감쇠기의 원리 :
감쇠기는 특정 주파수 범위 이내에 소정 희석을 도입하는데 사용된 회로입니다. 그것은 도입된 데시벨의 수와 고유 음향 임피던스의 오옴의 수에 의해 일반적으로 나타냅니다. 감쇠기는 다중 포트를 위한 레벨 요구를 충족시키기 위해 넓게 케이블 티브이 시스템에서 사용됩니다. 증폭기 입력, 출력 레벨 제어, 가지 감쇠 제어와 같이. 아트누아토르스 수동적이 감쇠기와 능동적 감쇠기 두 유형. 능동적 감쇠기는 가변감쇠기를 형성하기 위해 다른 열 요소에 결합되며, 그것이 자동 이득 또는 경사 제어 회로를 위한 증폭기에서 사용됩니다. 수동적 감쇠기는 감쇠기와 조정가능한 감쇄를 고쳤습니다.
