제품 상세 정보:
|
| 채널 수: | 4 (4 채널 전기적인 포트, 부모 동반과 ED가 지원했습니다) | 코드 타입: | PRBS7,PRBS9,PRBS15,PRBS23,PRBS31 |
|---|---|---|---|
| 상승과 하강 시간 (20% 내지 80%): | 18~23 추신 | 자료 출력 지터 (RMS): | 1.5(10.3125G) |
| 강조하다: | 10G 가득 찬 비율 에러 미터,4 채널 USB 에러 미터 |
||

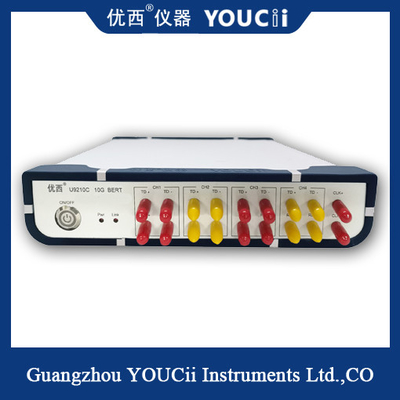

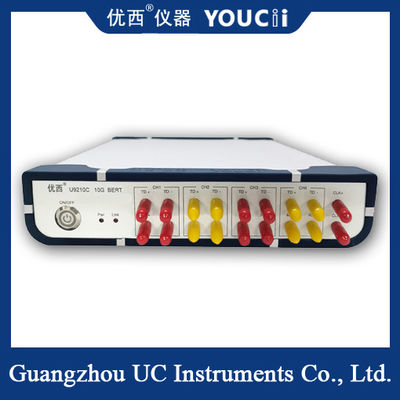

숨긴 10G 최대 비율 에러 미터 4 채널 USB 또는 USB-COM
기초적 성능 특징 :
1. 4채널 평행한 부모 동반과 ED ; 단일 단자 클록 출력.
2, 부모 동반과 ED 지지도는 0.622에서 11.7 그비피스 (선택적인 최고 15G까지)까지 이릅니다.
3, 지지 코드 종류 : PRBS7 / PRBS 9 / PRBS 15 / PRBS 23 / PRBS 31.
4, 연속적인 오류 검출과 타이밍 오류 감시를 지원하십시요.
5, 통신 모드 : USB 에이치아이디 (어떤 드라이브) 또는 USB-COM.
기술 명세서 :
| 아니오. | 매개 변수 | 최저치 | 전형적입니다 | 최대 | 유닛 |
| 1 | 자료 비율 | 0.622 | 0.622,1.25,2.125,2.488,2.5,3.07,3.125,4.25,5.0,6.144,6.25,7.5,8.5 ,9.953,10.00,10.3125,10.52,10.709,11.09,11.32,11.7 | 11.7 | 그비피스 |
| 2 | 채널 수 | 4 (4 채널 전기적인 포트, 부모 동반과 ED가 지원했습니다) | |||
| 3 | 코드 타입 | PRBS7,PRBS9,PRBS15,PRBS23,PRBS31 | |||
| 4 | 상승과 하강 시간 (20% 내지 80%) | 18 | 23 | 추신 | |
| 5 | 패턴 반전 | 전송과 수신 단말에 있는 신호 반전을 지원합니다 | |||
| 6 | 신호의차동 출력 진폭 | 200 | 600 | 1000 | mV |
| 7 | 자료 출력 지터 (RMS) | 1.5(10.3125G) | 추신 | ||
| 8 | 자료 입출력 인터페이스 | 차별적, 교류 결합, 50 옴 임피던스, SMA | |||
| 9 | 클록 출력 | 100 | 156.25 | 156.25 | 마하즈 |
| 10 | 데이터 신호 입력 감도 | 50 | 음피피 | ||
| 11 | 데이터 출력 눈 그래프 크로스 점 (차이) | 49 | 50 | 52 | % |
| 12 | USB 에이치아이디 응답 시간 | 10 | 부인 | ||
| 13 | 작동 온도 | 10 | 25 | 50 | 'Ｃ |
| 14 | 동작 전압 (AC) | 180 | 220 | 250 | Ｖ |
4채널 비트 에러율 검사장치는 디지틀 통신 시스템에서 비트 에러율 (BER)를 평가하는데 사용된 증서입니다. BER는 디지털 통신 동안 실수를 가지고 있는 전해진 비트의 비율을 언급합니다.
각각 아날로그를 위해 사용되거나 디지털 신호의 송수신을 발견하면서, 4채널 에러 미터는 보통 4개의 독립적인 채널을 가지고 있습니다. 그들은 "보내는 채널"과 기지국 수신 채널이라고 불립니다. 송신 채널이 디지털 신호를 발생시키고 전하는 것에 책임이 있는 반면에, 기지국 수신 채널은 비트 에러율을 결정하기 위해 수신된 신호를 받고 분석하는데 사용됩니다.
