제품 상세 정보:
|
| 센서 소자: | 잉아아스 | 파워 레인지 (dBm): | + 5 ~ -80 |
|---|---|---|---|
| 적용 섬유형: | 표준 SM과 MM | 선형성 (전원): | ≤ ± 0.06 dB (1200 nm ~ 1610 nm, 0~ -50dBm) |
| 통신 인터페이스: | USB,+Trig,+Trig +BNC,+Trig | 작동 온도: | 0~ +40 Ｃ |
| 강조하다: | 작은 사이즈 광발광 강도 측정기 수사,고효율 광발광 강도 측정기 수사 |
||
선택적인 광발광 강도 측정기 수사 작은 사이즈와 고효율 힘

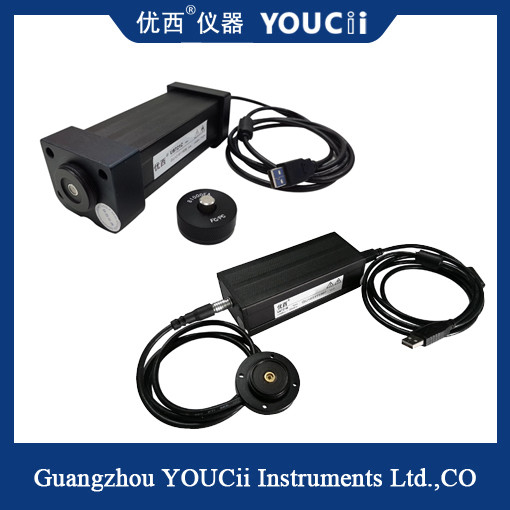

광저우 유스이의 U8721 고속 광학 전력 측정기 모듈의 샘플링 주기는 미국 수준을 이를 수 있고 데이터가 획득되고 더 빨리 처리될 수 있습니다. 전력 측정기 모듈은 USB 통신 인터페이스를 채택하며, 그것이 구성 소프트웨어를 통하여 직접적으로 PC와 통신하고 데이터와 세트 매개 변수를 디스플레이할 수 있습니다.
U8721 고속광 전력 측정기 모듈은고 정밀도 WDM 요소, 광학 파장가이드 격자 어레이 AWG 요소, 평면 광 도파기 PLC 요소, WSS, OPM, 차분 위상 시프트 키잉, 광증폭기 EDFA와 다른 일반적 광섬유 광학적 측정 방법 적용에서 사용될 수 있습니다. 광저우 유스이 전력계의 다른 모델들과 비교해서, U8721은 고속 샘플링의 특성과 특히 다채널 광발광 강도 측정기 표본화 시스템에 조립하기에 적합한 적당한 작은 형태를 가집니다.
적용되세요
▲ WDM, GFF, AWG, PLC 디바이스 테스트
▲ 삽입물 손실, 반사 손실 측정
▲ 광섬유 센서, 광섬유 케이블 시험
▲ 편광 모드 분산 PMD와 편광 의존 손실량 PDL 측정
▲ 광섬유, 통신 R&D 연구실 실험
| 모델 | U8721A | U8721B | U8721C | U8721D | U8721H |
| 센서 소자 | 잉아아스 | ||||
| 파장 범위 | 850 ~ 1700 nm | ||||
| 눈금 측정 파장 | 850 / 980 / 1310 / 1510~1640nm 연속적 눈금 측정 | ||||
| 파워 레인지 (dBm) | + 5 ~ -65 | + 5 ~ -70 | + 5 ~ -80 | + 25 ~ -60 | |
|
전원 샘플링 기간(비율) |
100 우리 (10KHz) | 10 우리 (100KHz) | |||
| 적용 섬유형 | 표준 SM과 MM | ||||
| 광 입력 인터페이스 | 극소량의 섬유 조인트 또는 FC / LC / SC 어댑터를 지원하기 | ||||
|
참고 조건에 있는 절대적 불확실성 (정확도) |
± 4% (1200 nm ~ 1610 nm) | ||||
|
참고 조건에 있는 상대 불확도 (정확도) |
< 0.02 dB 표준값 | ||||
| 선형성 (전원) | ≤± 0.06dB (1200년 ~ 1610 nm, + 0 ~ -60dBm) | ||||
| 반사 특성 | > 40 dB | ||||
| 통신 인터페이스 | USB | +Trig | +Trig +BNC | +Trig | |
| 보정 기간 | 2년이요 | ||||
| 작동 온도 | 0 ~ +40C | ||||
| 저장 온도 | -30 ~ +80C | ||||
| 차원 | 52 밀리미터 H,60 밀리미터 W,150 밀리미터 Ｄ | ||||
| 중량 | 1.0 킬로그램 | ||||
기술 :
U8721A는 주로 고속 광 파워 모니터링을 위해 사용됩니다.
주로 공간 광 스캐닝 측정을 위해 사용되는 U8721B 감광성 표면 PD 외부.
U8721C 고속 싱크로너스 스캔은 주로 DWDM / AWG 파장 스캐닝 측정 시스템에서 사용됩니다.
BNC 아날로그 출력과 U8721D 고속 싱크로너스 스캔.
1B4-core 쉴드된 케이블에 대한 USB
통신 포트는 1B4-core 쉴드된 케이블에 USB에 연결되고, 통신을 확립하기 위해 직접적으로 PC에 연결됩니다.
