제품 상세 정보:
|
| 센서 소자: | 잉아아스 | 파워 레인지 (dBm): | + 5 ~ -80 |
|---|---|---|---|
| 광 입력 인터페이스: | 극소량의 섬유 조인트 또는 FC / LC / SC 어댑터를 지원하기 | 통신 인터페이스: | 트리그 |
| 보정 기간: | 2년 | 무게: | 3 KG |
| 강조하다: | 빠른 광발광 강도 측정기 수사,컴퓨터 통제된 광발광 강도 측정기 수사 |
||

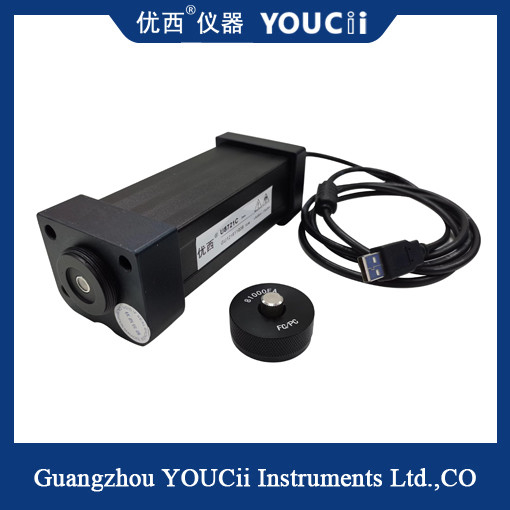

빠른 광전력 계측기 탐사 컴퓨터 제어 850 ~ 1700nm
요약하자면:
광저우 유시의 U8721 고속 광학 전력 계측 모듈의 샘플링 기간은 uS 수준에 도달 할 수 있으며 데이터를 더 빠르게 수집하고 처리 할 수 있습니다.전력 계측기 모듈은 USB 통신 인터페이스를 채택하여 PC와 직접 통신하고 구성 소프트웨어를 통해 데이터를 표시하고 매개 변수를 설정할 수 있습니다.
U8721 고속 광전력 계측기 모듈은 고 정밀 WDM 구성 요소, 광 파도 안내 격자 배열 AWG 구성 요소, 평면 광 파도 안내 PLC 구성 요소, WSS, OPM, DPSK,광 증폭기 EDFA 및 기타 일반 광섬유 광 측정 응용 프로그램.광저우 유시 전력 계측기 다른 모델과 비교하면, U8721는 고속 샘플링의 특성을 가지고, 작은 모양,특히 다채널 광전력계량 샘플링 시스템에 조립하기에 적합합니다..
특이점:
빠른 시작과 높은 측정 정확성
넓은 동적 전력 측정 범위
전력 범위와 채널의 폭넓은 선택
USB 통신 인터페이스, 고속 및 편리
✅ 저렴한 가격
적용:
WDM, GFF, AWG, PLC 장치 테스트
부착 손실, 반환 손실 측정
광섬유 센서, 광섬유 케이블 테스트
양극화 모드 분산 PMD 및 양극화 의존적 손실 PDL 측정
광섬유, 통신 연구 개발 연구실 시험
U8721C제품 규제
|
모델 |
U8721C | ||||
| 센서 요소 | INGAA | ||||
| 파장 범위 | 850 ~ 1700 nm | ||||
| 캘리브레이션 파장 | 850 / 980 / 1310 / 1510 ~ 1640nm 연속 캘리브레이션 | ||||
| 전력 범위 (dBm) | + 5 ~ -80 | ||||
|
전력 샘플링 기간 (비율) |
10 us ((100KHz) | ||||
| 적용용 섬유 종류 | 표준 SM 및 MM | ||||
| 광적 입력 인터페이스 | 원활한 섬유 관절 또는 FC를 지원하는 것/LC/SC 어댑터 | ||||
|
기준 조건에서의 절대 불확실성 (정확성) |
± 4% (1200 nm ~ 1610 nm) | ||||
|
기준 조건에서의 상대적 불확실성 (정확성) |
< 0.02 dB 전형적 값 | ||||
| 선형성 (전력) | ≤ ± 0.06dB (1200 ~ 1610 nm, + 0 ~ -60dBm) | ||||
| 수익 손실 | > 40 dB | ||||
| 통신 인터페이스 | +Trig | ||||
| 캘리브레이션 기간 | 2년 | ||||
| 작동 온도 | 0 ~ +40°C | ||||
| 저장 온도 | -30 ~ +80°C | ||||
| 크기 | 52mm H,60mm W,150mm D | ||||
| 무게 | 10.0kg | ||||
다른 사용자들은 다음과 같은 질문을 할 것입니다.
1광원 및 전력 계측기 실행에 필요한 광섬유 연결은 무엇입니까?
광섬유 연결의 가장 중요한 측정, 즉 연결의 전체 삽입 손실을 측정하기 위해 빛의 소스와 전력 계측기가 필요합니다.섬유의 한쪽 끝에서 들어오는 빛의 양과 섬유의 다른 끝에서 나오는 빛의 양을 비교하면.
.
2.섬유에 좋은 dBm는 무엇일까요?
양 dBm는 1mw 이상의 전력을 의미하고 음은 1mw 이하를 의미합니다. 단일 모드 링크에 대한 좋은 레이저 소스는 ~ +3 ~ +6 dBm - 2-4mw - 가 연결된 전력을 가질 것입니다.멀티모드 링크를 위한 VCSEL은 0dBm - 1mw 정도의 전력을 가져야 합니다..
