제품 상세 정보:
|
| 패턴: | PRBS7,PRBS9,PRBS15,PRBS23,PRBxS31 | 상승과 하강 시간 (20% 내지 80%): | 18~23 추신 |
|---|---|---|---|
| (단일 단자인) 데이터 신호 입력 감도: | 0.1Vpp | 작동 온도: | 10~50' Ｃ |
| 패턴 반전: | 송신기와 수신기에 있는 신호 역전을 지원합니다 | 일을 마치세요: | 100~156.25 마하즈 |
| 강조하다: | 10G 풀 레이트 버트 지지 코드,PRBS7을 위한 버트 지지 코드 |
||

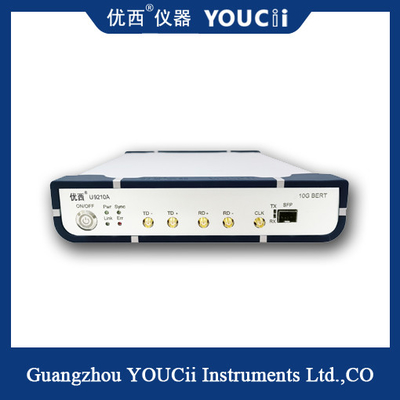

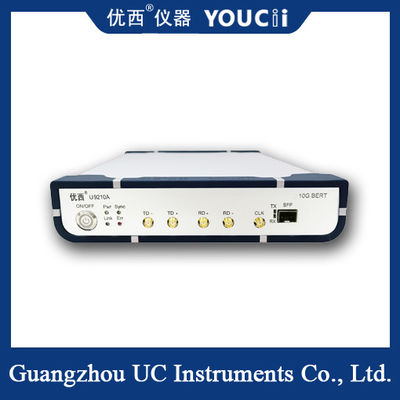

10G 풀 레이트 BERT 지원 코드 PRBS7/PRBS9/PRBS15/PRBS23/PRBS31
성능 특성:
하나의 SFP 광 채널과 하나의 전기 채널, 두 개의 채널 동기 입력 및 출력, 오류 코드 테스트는 독립적일 수 있습니다.
연속 오류 탐지 및 타이밍 오류 탐지 지원
622M에서 11.7Gbps까지의 풀 레이트를 지원합니다.
지원 코드 유형: PRBS7 / PRBS 9 / PRBS 15 / PRBS 23 / PRBS 31
하나의 채널은 저조동 시계 출력, 광학 채널과 전기 채널은 하나의 시계를 공유, 두 채널 시계를 동기화.
통신 모드 USB HID 또는 USB-COM
모든 USB 장치 주소를 자동으로 열거하고, USB 주소를 선택하고 연결 버튼을 누르면 현재 장치를 연결합니다.축적 BER ((비트 오류율):순간 비트 오류 수와 경과 시간을 축적합니다. 축적 BER = 순식 비트 오류 수/ (실행 시간*총 비트 수)
| - 아니 | 매개 변수 | 분 | 종류 | 맥스 | 단위 |
| 1 | 데이터 비율 | 0.622 |
0.622,1.25,2.125,2.488,2.5,3.07,3.125,4.25, 5.0,6.144,6.25,7.5,8. 59.953,10.00,10.3125,10.52,10.709, 11.09,11.32,11.7 |
11.7 | Gbit/s |
| 2 | 패턴 | PRBS7,PRBS9,PRBS15,PRBS23,PRBxS31 | |||
| 3 | 상승 및 하락 시간 ((20% ~ 80%) | 18 | 23 | ps | |
| 4 | 패턴 역전 | 송신기 및 수신기에서 신호 반전을 지원합니다 | |||
| 5 | 신호 출력 진폭 (일종) | 200 | 800 | 1000 | mV |
| 6 | 데이터 출력 jitter (RMS) | 1.5 ((10.3125G 이하) | ps | ||
| 7 | 데이터 입력 및 출력 인터페이스 | 차차, AC 결합, 50 오름 저항, SMA | |||
| 8 | 클럭 종료 | 100 | 156.25 | 156.25 | MHz |
| 9 | 데이터 신호 입력 민감도 (일종) | 0.1 | Vpp | ||
| 10 | 데이터 출력 눈 교차 | 50 | 52 | 54 | % |
| 11 | 작동 온도 | 10 | 25 | 50 | °C |
