제품 상세 정보:
|
| 작동 파장 범위: | 작동 파장 범위 | 반사 특성 범위: | 0~60 dB |
|---|---|---|---|
| 절대 전력 정확도: | ± 0.2 dB | 인터페이스: | RS232 |
| 작동 온도: | 0~ +40 Ｃ | 무게: | 3 KG |
| 강조하다: | 60dB 반사 특성 미터,삽입물 반사 특성 미터 |
||

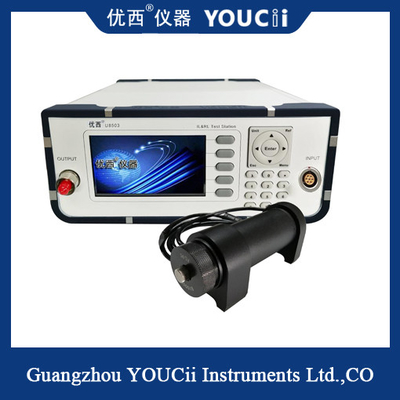

입력/귀환 손실 미터: 광원 외형 단 하나의 광원 출구
U8503+U82021삽입/귀환 손실 미터 및 전력 미터는 복귀 손실, 삽입 손실 및 전력을 편리하게 측정하기 위해 컴팩트하고 직접 표시 도구입니다. 단일 출력 포트,계측기는 사용하기 매우 쉽고 섬유 케이블 점퍼 제조업체에 이상적입니다..
의U8503+U82021외부 광원을 이용한 삽입/귀환 손실 미터. The integration of a FC/APC ultra-low back reflection connector on the output port enables the use of hybrid jumpers to accommodate measurements with various connector types without compromising the return loss measurement range테스트 중인 장치 (DUT) 가 점퍼에 연결되고 DUT 출력이 종료되면 DUT의 반환 손실이 표시됩니다.
사양
| 모델 # | U8503+U82021 |
| 센서 요소 | INGAA |
| 오퍼레이션 파장 범위 |
외부 광원에 의존합니다. |
| 전력 범위 | + 5 ~ -70 dBm |
| 반환 손실 범위 | 0~60 dB |
| 적용용 섬유 종류 | 표준 SM |
| 상대적 정확성 | ± 0.4 dB |
| 절대 전력 정확성 | ± 0.2 dB |
| 상대적 정확성 ∼ 삽입 손실 | < 0.02 dB 전형적인 |
| 인터페이스 | RS232 |
| 힘 | 100~240V AC |
| 작동 온도 | 0 ∼ +40°C |
| 저장 온도 | -30°C+80°C |
| 재정형 기간 | 2년 |
| 크기 | 245mm W × 105mm H × 320mm D |
| 무게 | 3.5kg |
수익 손실은 무엇일까요?
광섬유 신호가 광 장치 구성 요소 (광섬유 커넥터 등) 에 들어가거나 빠져나갈 때, 불연속성 및 임피던스 불일치로 인해 반사 또는 에코가 발생합니다.반사 또는 반환 신호 전력 손실, 즉, 수익 손실, 수익 손실 (RL).삽입 손실은 광 링크가 손실을 겪을 때 발생하는 신호 값을 측정하는 것입니다.반전 손실은 광 링크가 컴포넌트 접근에 직면할 때 반사된 신호 손실 값을 측정하는 것입니다..
계산 공식: RL=-10 lg (P0/P1), P0은 반사된 광전력, P1은 입력 광전력을 나타냅니다.
회귀 손실 값은 dB로 표현되며 일반적으로 음수이기 때문에 회귀 손실 값이 클수록 더 좋습니다. 일반적인 사양은 -15에서 -60 dB입니다.업계 표준에 따르면, 울트라 PC 닦은 광섬유 커넥터의 반전 손실은 50dB 이상이고, 기울기 닦은 반전 손실은 일반적으로 60dB 이상입니다.PC 타입은 40dB 이상이어야 합니다.멀티모드 섬유의 일반적인 RL 값은 20~40 dB입니다.
