제품 상세 정보:
|
| 파장 범위: | 1525.00 내지 1568.00 nm | 파장 분해능: | 1.0 총리 |
|---|---|---|---|
| 조정 속도: | ≤ 2 부인 페르 단계 | 전원 선형성: | ± 0.3 dB |
| 상대적 노이즈 강도: | 표준값 -135 dB | 통신 인터페이스: | USB/RS232 공항 |
| 강조하다: | RS232 레이저 주사식 분광기,1568.00nm 레이저 주사식 분광기 |
||
레이저 스캐닝 분광기 파장 범위 1525.00 ~ 1568.00nm

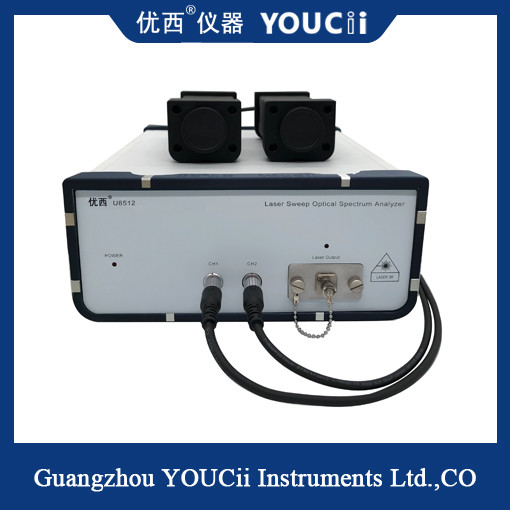

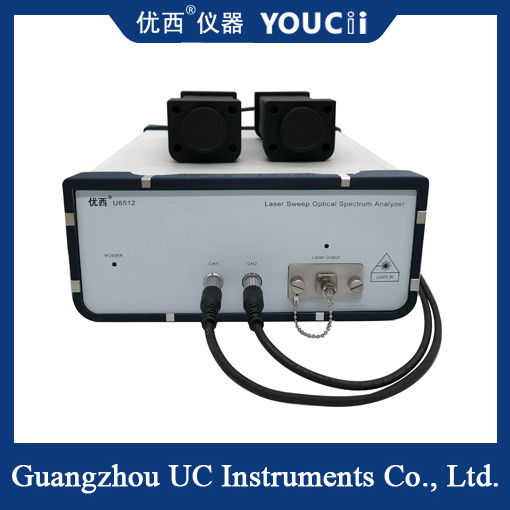

U8512 레이저 스캐닝 스펙트럼 분석기는 PC로 제어되는 수동 장치 테스트 및 스펙트럼 분석 시스템입니다. 주로 광대역 WDM 부품, 고밀도 WDM 부품, 인터리버, AWG, WSS, OPM, DPSK 부품 및 기타 일반적인 광섬유 광학 측정 및 응용 분야에 사용됩니다. 가변 레이저 광원이 시스템에 통합되어 있으며, 광 파워 미터와 함께 높은 파장 정확도와 빠른 스캐닝 기능을 갖춘 가변 레이저 광원 테스트 시스템 플랫폼이 될 수 있습니다.
사양
|
모델 |
U8512C+U88201 |
|
조정 가능한 레이저 광원 |
|
|
파장 범위 |
1525.00 ~ 1568.00 nm |
|
출력 전력 |
13 dBm |
|
파장 분해능 |
1.0 pm |
|
절대 파장 정확도 |
±10 pm, Typ. ±5 pm |
|
상대 파장 정확도 |
± 5 pm, Typ. ±2 pm |
|
파장 반복성 |
± 3 pm, typ. ±1 pm |
|
파장 안정성 |
±5 pm (typ., 24 hrs at Constant Temperature) |
|
튜닝 속도 |
≤ 2 ms per step |
|
전력 안정성 |
±0.005dB (15분) ±0.05 dB (24시간) |
|
전력 반복성 |
± 0.05 dB |
|
전력 선형성 |
± 0.3 dB |
|
전력 평탄도 |
0.3 dB; 일반적인 값은 0.05dB입니다. |
|
에지 모드 거부율 |
≥ 40 dBm |
|
상대 잡음 강도 |
일반적인 값-135 dB |
|
광 파워 미터 |
|
|
파장 범위 |
850 nm ~ 1625 nm |
|
전력 측정 범위 |
+5 dBm ~ -85 dBm |
|
전력 정확도 |
< ± 4% |
|
전력 반복성 |
< 0.1 dB |
|
스캐닝 기능: DWDM/Isolator/GFF 장치 스캐닝 소프트웨어 장착 |
|
|
스캐닝 모드 |
빠른 가변 레이저 스펙트럼 스캐닝 |
|
분해능 |
1 pm |
|
정밀도 |
5 pm |
|
전력 표시 |
피크 전력 표시 |
|
중심 파장 기능 |
중심 파장 및 3dB 대역폭 표시 |
|
참조 기능 |
참조 값 테스트 |
|
전원 어댑터 |
AC 100 ~ 240 V , 48 - 66 Hz,100 VA max. |
|
디스플레이 인터페이스 |
PC 제어 인터페이스 |
|
광 출력 인터페이스 |
FC/PC 커넥터 |
|
통신 인터페이스 |
USB/RS232 포트 |
|
보관 온도 |
−40°C ~ +80°C |
|
작동 온도 |
0°C ~ +45°C |
|
전체 치수 |
245 mm W, 105 mm H, 320 mm D |
|
무게 |
3.0kg |
