제품 상세 정보:
|
| 센서 소자: | 잉아아스 | 적용 섬유형: | 표준 SM과 MM |
|---|---|---|---|
| 광 입력 인터페이스: | 극소량의 섬유 조인트 또는 FC / LC / SC 어댑터를 지원하기 | 선형성 (전원): | ≤ ± 0.06 dB (1200 nm ~ 1610 nm, 0~ -50dBm) |
| 차원: | 245 밀리미터 Ｗ, 105 밀리미터 Ｈ, 320 밀리미터 Ｄ | 눈금 측정 파장: | 850 / 980 / 1310 / 1510~1640nm |
| 강조하다: | 1640nm 전력계 수사,고속도 전력계 수사 |
||

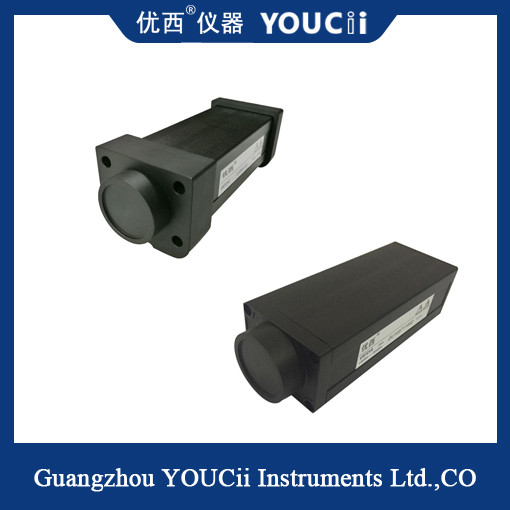

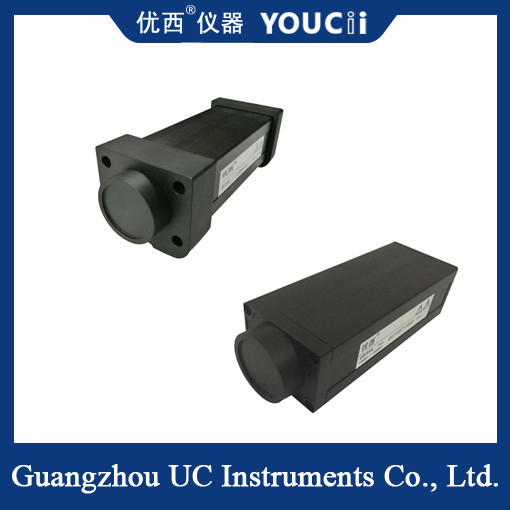

고속도 전력계 수사 850/980/1310/1510 ~1640nm 연속적 눈금 측정
광저우 유스이의 U8721 고속 광학 전력 측정기 모듈의 샘플링 주기는 미국 수준을 이를 수 있고 데이터가 획득되고 더 빨리 처리될 수 있습니다. 전력 측정기 모듈은 USB 통신 인터페이스를 채택하며, 그것이 구성 소프트웨어를 통하여 직접적으로 PC와 통신하고 데이터와 세트 매개 변수를 디스플레이할 수 있습니다.
U8721 고속광 전력 측정기 모듈은고 정밀도 WDM 요소, 광학 파장가이드 격자 어레이 AWG 요소, 평면 광 도파기 PLC 요소, WSS, OPM, 차분 위상 시프트 키잉, 광증폭기 EDFA와 다른 일반적 광섬유 광학적 측정 방법 적용에서 사용될 수 있습니다. 광저우 유스이 전력계의 다른 모델들과 비교해서, U8721은 고속 샘플링의 특성과 특히 다채널 광발광 강도 측정기 표본화 시스템에 조립하기에 적합한 적당한 작은 형태를 가집니다.
적용되세요
1.WDM, GFF, AWG, PLC 디바이스 테스트
2.삽입물 손실, 반사 손실 측정
3.광섬유 센서, 광섬유 케이블 시험
4.편광 모드 분산 PMD와 편광 의존 손실량 PDL 측정
5.광섬유, 통신 R&D 실험실 시험
| 모델 | U8721A | U8721B | U8721C | U8721D | U8721H |
| 센서 소자 | 잉아아스 | ||||
| 파장 범위 | 850 ~ 1700 nm | ||||
| 눈금 측정 파장 | 850 / 980 / 1310 / 1510~1640nm | ||||
| 파워 레인지 (dBm) | + 5 ~ -65 | + 5 ~ -70 | + 5 ~ -80 | + 25 ~ -60 | |
|
전원 샘플링 기간(비율) |
100 우리 (10KHz) | 10 우리 (100KHz) | |||
| 적용 섬유형 | 표준 SM과 MM | ||||
| 광 입력 인터페이스 | 극소량의 섬유 조인트 또는 FC / LC / SC 어댑터를 지원하기 | ||||
|
참고 조건에 있는 절대적 불확실성 (정확도) |
± 4% (1200 nm ~ 1610 nm) | ||||
|
참고 조건에 있는 상대 불확도 (정확도) |
< 0.02 dB | ||||
| 선형성 (전원) | ≤± 0.06dB (1200년 ~ 1610 nm, + 0 ~ -60dBm) | ||||
| 반사 특성 | > 40 dB | ||||
| 통신 인터페이스 | USB | +Trig | +Trig +BNC | +Trig | |
| 보정 기간 | 2년이요 | ||||
| 작동 온도 | 0 ~ +40C | ||||
| 저장 온도 | -30 ~ +80C | ||||
| 차원 | 52 밀리미터 H,60 밀리미터 W,150 밀리미터 Ｄ | ||||
| 중량 | 1.0 킬로그램 | ||||
